IoT智慧小屋-LinkIt 7697版 介紹篇

現今全球因雨林大量減少(濫墾、森林大火),導致氣候變遷,連帶引響海平面上升、水資源汙染、空氣汙染……等等,種種的問題導致人類生存環境每況愈下。世界各國於業界、學界都已對此訂定一些相關改善措施。學界對於物聯網的應用方面也積極於推廣與環保、綠能、再生能源方面的主題應用發展,「智慧小屋」對於工科學生已是大家耳熟能詳的專題之一,因環保相關議題,此智慧小屋也融入與環保相關之功能。

以下為大家介紹如何使用 LinkIt 7697 製作 IOT小屋,模擬環保綠能再生能源的應用。

使用 LinkIt 7697 製作 IOT 智慧屋元件介紹

零件功能介紹

1. LinKit 7697:是一塊針對物聯網應用的開發板。内含無線通訊的Wi-Fi 無線網路Bluetooth 4.2 低功耗藍牙,讓使用者不須外接無線通訊模組,即可馬上撰寫程式。

LinKit 7697
LinKit 7697

2. RK物聯網擴充板-RK IOT EX Shield適用於LinkIt 7697或LinkIt Smart 7688 Duo,此擴充板為CAVEDU教育團隊與iCShop聯名推出,方便使用者搭配聯發科LinkIt系列開發板以利學習或建置各式物聯網功能應用。

RK物聯網擴充板-RK IOT EX Shield
RK物聯網擴充板-RK IOT EX Shield

3. 功能資訊顯示螢幕:此螢幕可顯示溫度、濕度、人體動態、環境光線、保全狀態、火警、感應卡ID…等資訊

LCD 模組
LCD 模組
 LCD 模組
LCD 模組

4. 溫溼度感測器:測量環境目前溫度與濕度,並且於液晶螢幕顯示資訊

DHT11溫濕度感測器
DHT11溫濕度感測器

5. 光線感應器:測量目前房屋周圍亮度,可應用於自動調節室內光線強度

光敏電阻模組
光敏電阻模組

6. 人體動態感應器:利用此感測器感測前方是否有人靠近,可搭配LED自動定時照明

人體紅外線感應器
人體紅外線感應器

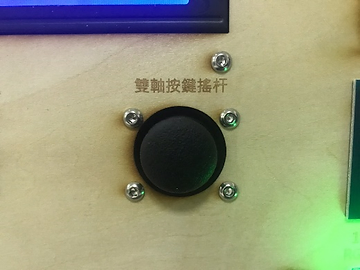

7. 搖桿:利用X軸(左右方向)搖桿控制LCD顯示螢幕切換頁數

雙軸案件搖桿
雙軸按鍵搖桿

8. RFID:白卡為有紀錄之正確磁卡,接觸RFID模組即可切換保全是否有上鎖,藍色磁扣因未有紀錄,所以接觸時不能上鎖也無法解鎖

RFID模組
RFID模組

9. RGB_LED:利用I/O控制LED發光來顯示保全狀態

RGB LED
RGB LED

10. 火焰感測器:偵測火焰所產生之紅外線,傳回主控板

火焰感測器

11. Circus 無源蜂鳴器模組CIRCUS Pi致力於研發多元的STEAM教學教具,無源蜂鳴器為其中一個.此模組藉由控制不同頻率的方波,可以發出Do~Re~Mi~各種音階.

蜂鳴器

12. 再生能源_太陽能儲電供電系統:屋頂之太陽能板把光能轉變成電能儲存於2樓右邊的18650鋰電池內,再透過升壓模組把鋰電池的3.7V轉為5V供給此屋之微控制器正常運作。

太陽能儲電供電系統
太陽能儲電供電系統

13. 再生能源_水資源集水渠道:下雨時利用屋頂斜坡使雨水集中於渠道,藉由渠道集中雨水導入至陽台,即可方便回收雨水,長期時間下來,即可省下為數可觀的水源。

水資源集水渠道
水資源集水渠道

操作説明

IOT智慧屋電源:電源開關位於屋頂右側(掀開),2F牆上有塊電源轉換模組(如下左圖) ,電源開關在USB座下方位置(如下右圖),開關向下撥即可打開電源,反之即可關閉電源.

IOT智慧屋電源
IOT智慧屋電源

下載程式:如需下載程式,則把插在電源轉換模組的USB拔下,插在編寫程式的電腦USB座即可燒入程式。

範例程式載點

燒錄完程式無須拔下USB,即可測試裝置

打造我的IoT 智慧屋
