一、介紹
自己 DIY 一個 MP3 音樂播放器聽起來有點複雜，但實際上只要使用模組，就能讓難度大大下降囉！
DFPlayer 出了一個 Mini MP3 Player 模組，相當強大，自身連接喇叭與按鈕即可變身簡單的播放器，更可連接像 Arduino 這樣的開發板，透過程式實現更多操作。
準備好跟我們一起動手製作專屬的 MP3 音樂播放器了嗎？
老師，請下音樂！ヾ(´︶`*)ﾉ♬
二、組裝與接線說明
1. 組裝

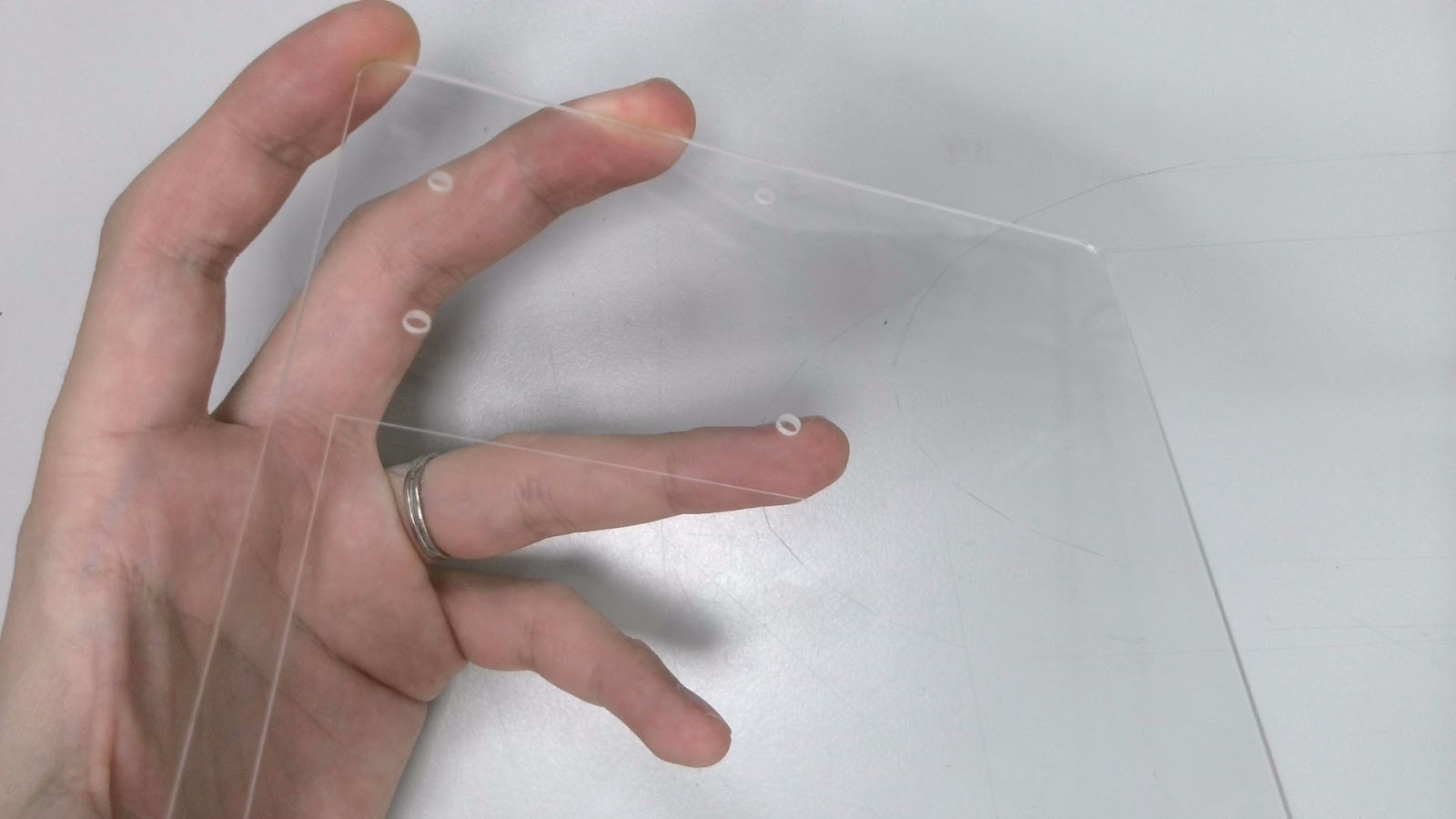

1-1. 首先撕除「壓克力板」上的保護紙，可使用尖頭鑷子或是美工刀輔助。
1-2. 接著準備「Arduino UNO」、「M3螺絲 x6」與「銅柱 x3」。
1-3. 我們會在以下標示的三個孔洞，使用銅柱與螺絲作為支撐柱。

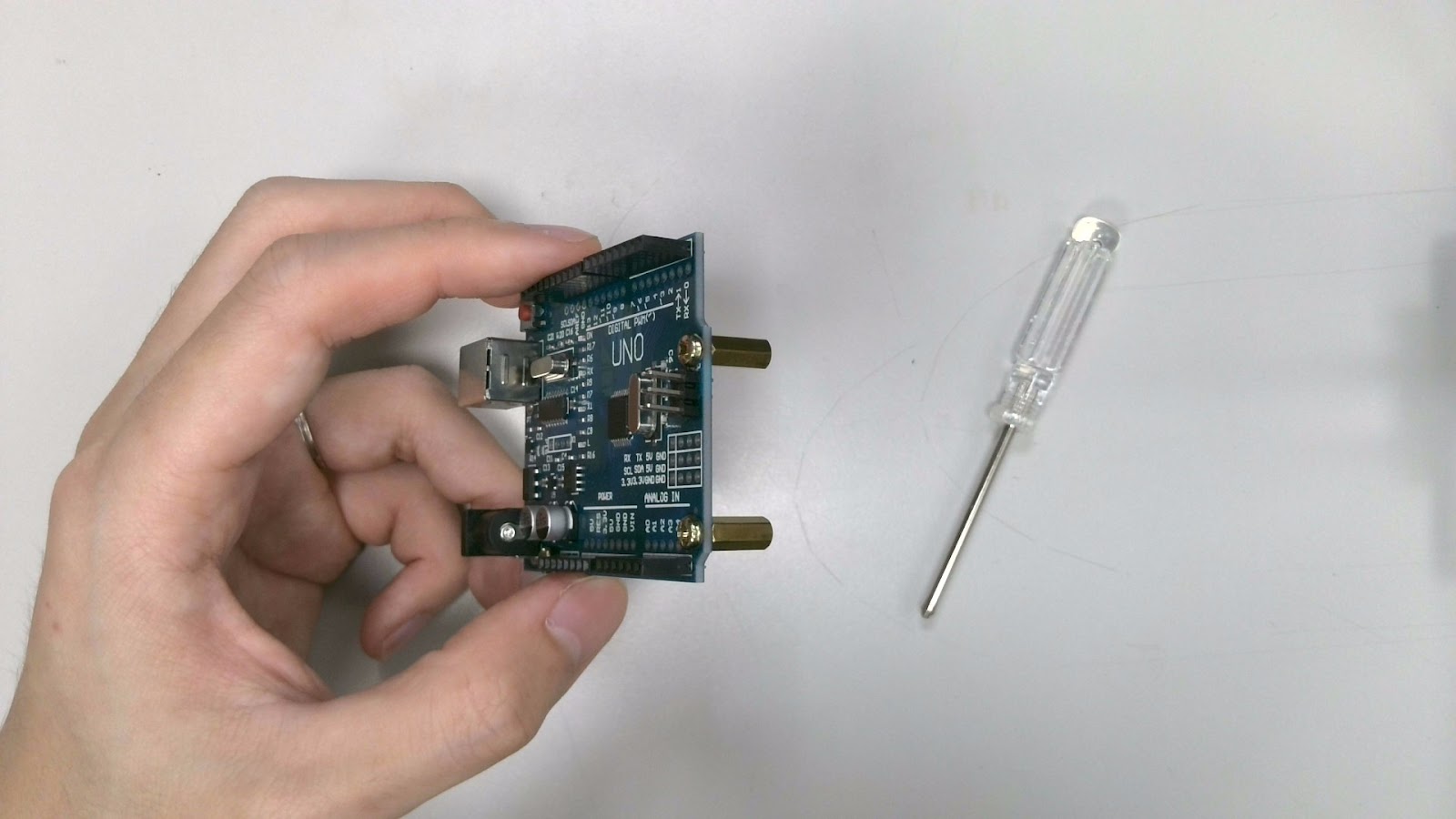

1-4. 安裝示意圖如下，建議使用螺絲起子安裝。
1-5. 接著拿出壓克力板，並對齊孔洞用剩餘的螺絲固定。
1-6. 接著拿出「麵包板」，將背後的泡綿膠紙撕除，並黏貼在如下位置。

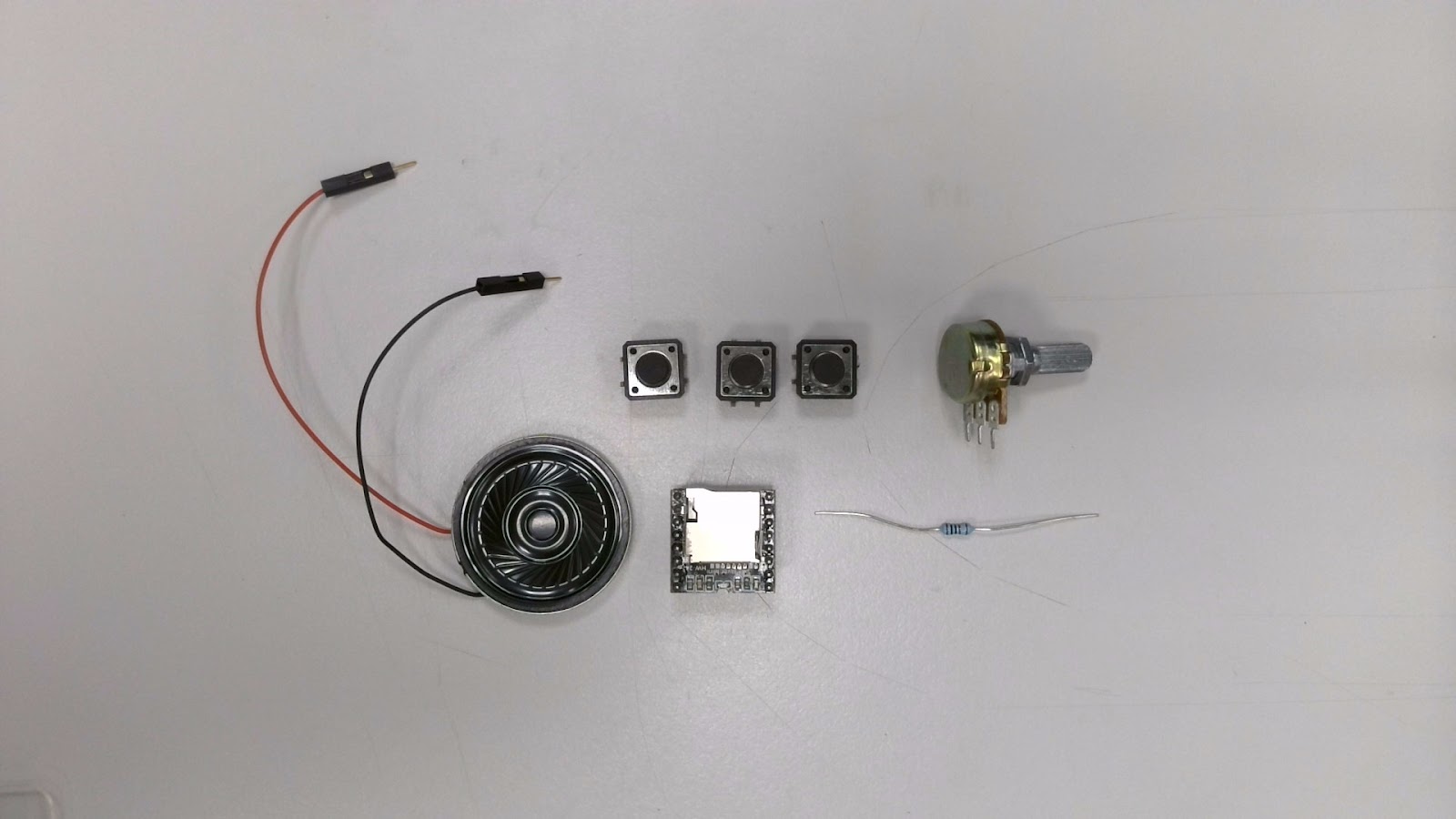

1-7. 準備「喇叭」、「按鈕 x3」、「MP3模組」、「1k電阻」與「10k可變電阻」。
1-8. 將「MP3 模組」、「按鈕 x3」與「10k可變電阻」如下圖排列。
2. 接線

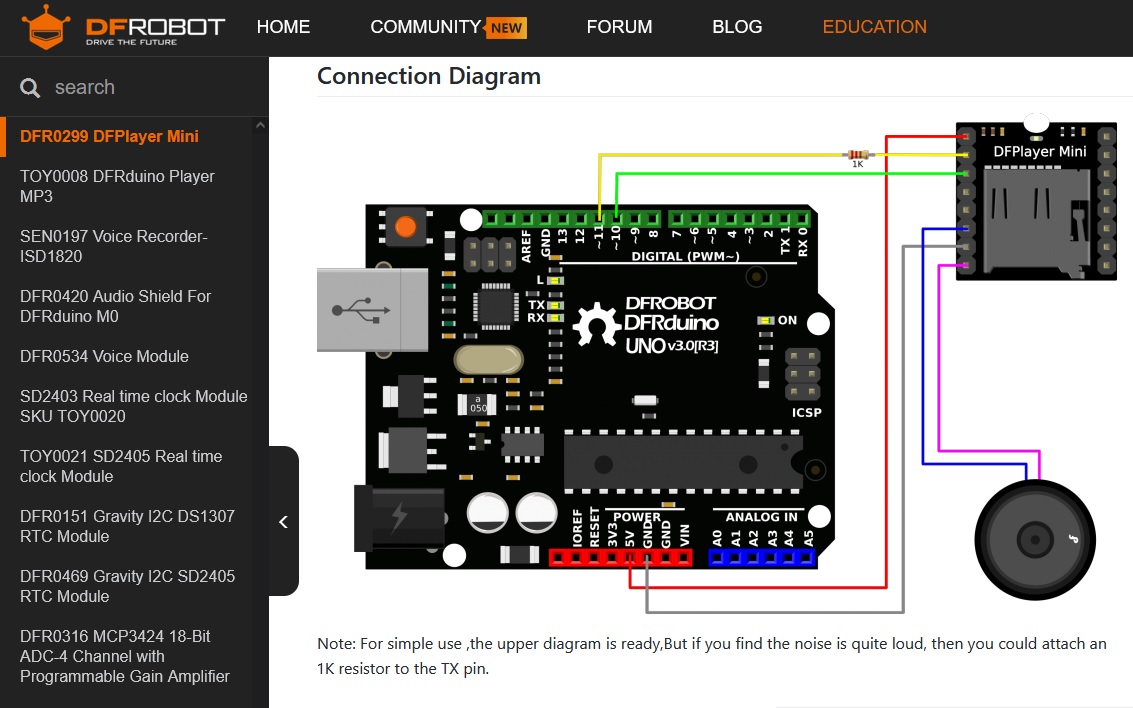

2-1. 讓我們查看原廠Mini MP3 Player模組的官方文件，可以看到「喇叭」安裝的位置，以及需要在某個腳位加上「1k 電阻」。
2-2. 依照上圖連接「喇叭」和「1k電阻」，如下圖所示。
2-3. 接著一樣參考官方的方法，連接剩下的電路，請依照下圖連接。
2-4. 接下來連接三個「按鈕」，這三個按鈕分別用來控制「前一首」、「暫停/播放」與「下一首」。
2-5. 最後連接「可變電阻」，用來調整音量。
二、範例程式
1. 下載程式
1-1. 點選程式下載連結，並下載壓縮檔。
1-2. 解壓縮之後開啟「02. MP3 Player」資料夾，可以看到程式檔案「mp3_player」與需要的程式庫「libraries」。
2. 燒錄程式
2-1. 首先打開程式，並透過「加入.ZIP程式庫…」，將「libraries」資料夾裡面的程式庫都安裝一遍。
2-2. 接著連接「USB數據傳輸線」。
2-3. 設定「開發板」與「序列埠」後，點選燒錄按鈕燒錄程式至Arduino UNO。
2-4. 燒錄完成後請先移除「USB線」斷電，接著將MP3音樂放入「SD記憶卡」中，建議命名為數字，相關規範可參考官方文件。

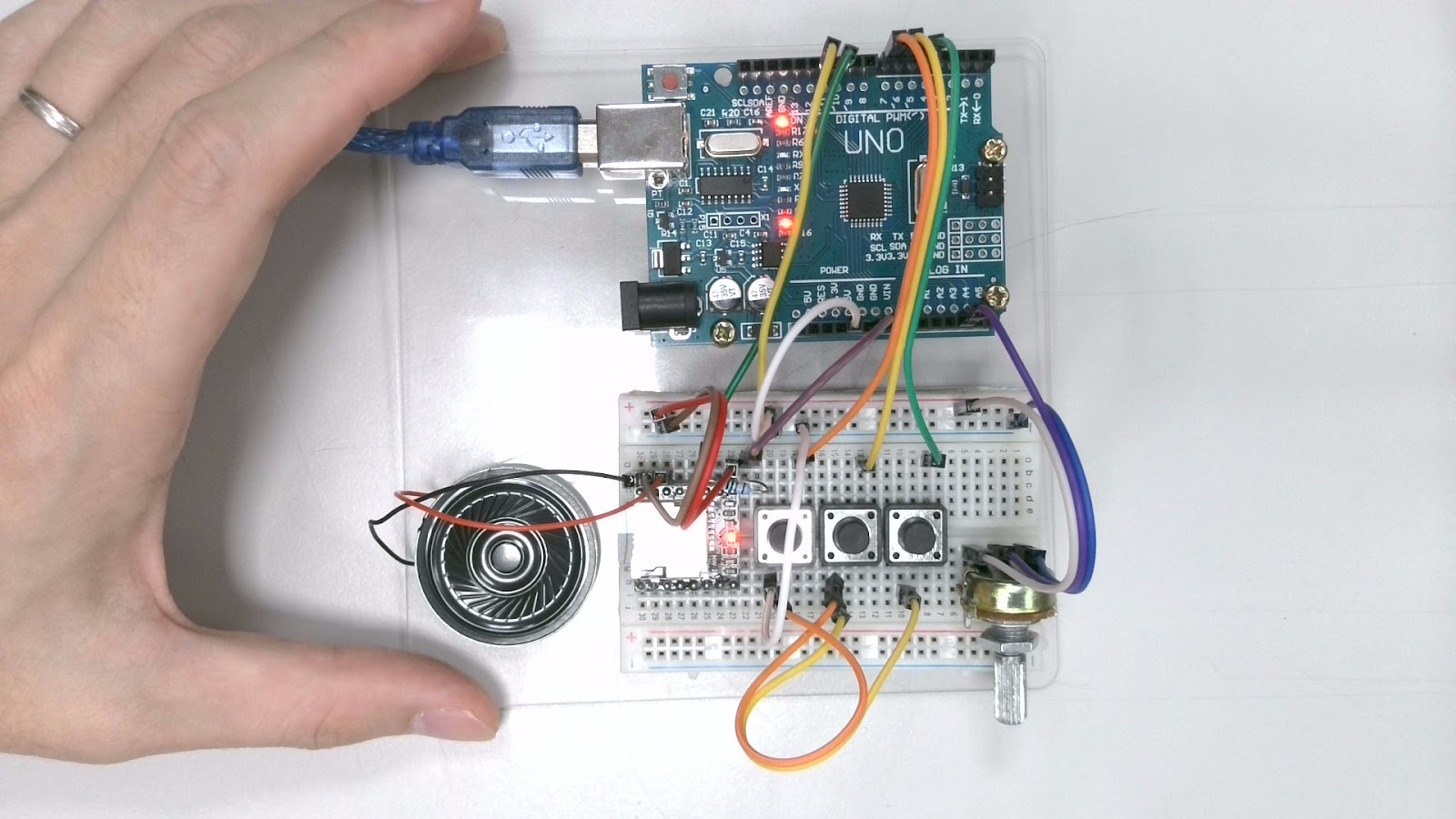

2-5. 將「SD 記憶卡」插上後，即可插上「USB線」供電。

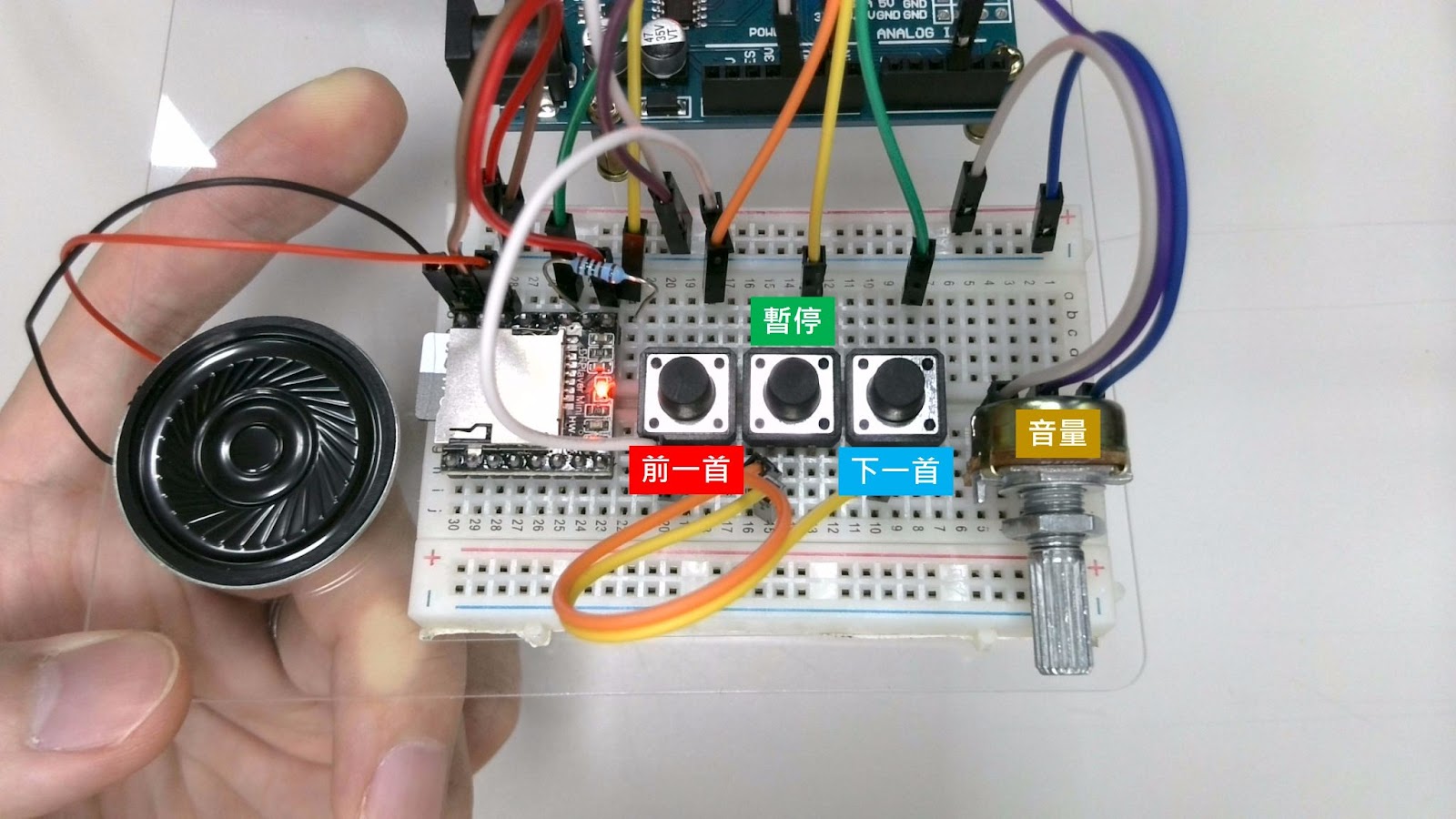

2-6. 對應的操作可參考下圖。
四、結語

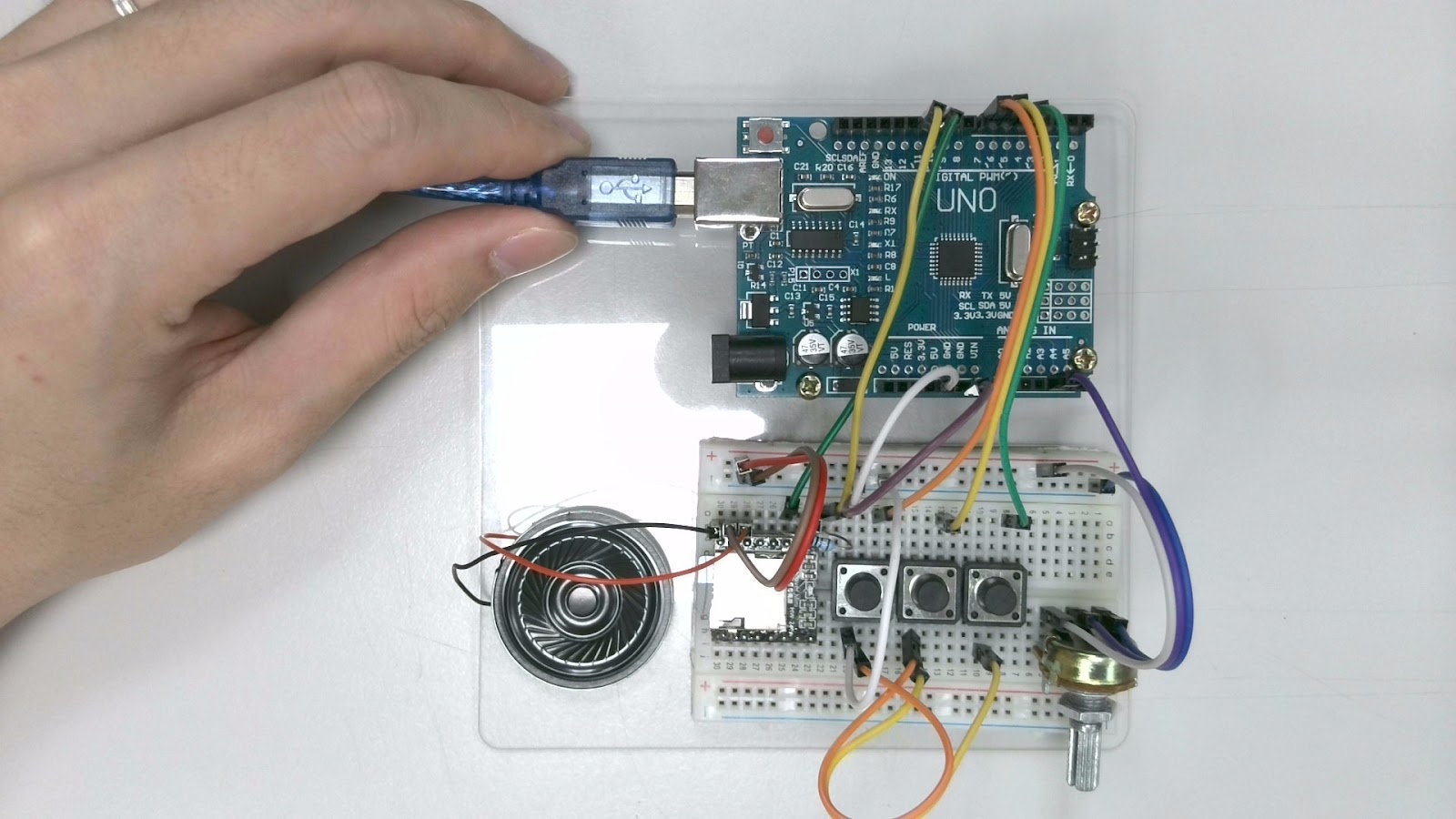

只要依照上述的步驟組裝與下載範例程式，這樣就可以輕鬆完成 Arduino MP3 音樂播放器專案啦！
想要製作更多的 Arduino 專案嗎？別忘了持續關注與支持我們喔～
