最強大的開發板－Arduino GIGA R1 WiFi

2023 年 03 月 01 日 Arduino 官方正式發表最新的 GIGA R1 WiFi，目前官方已開始販售囉！

在官方介紹中提到 “it’s the most powerful ever designed for makers, engineers and creators.”，那麼最新推出的 Arduino GIGA R1 WiFi 到底因何而強大呢？本篇文章就帶大家從外觀和硬體規格兩大重點一起認識最新的 Arduino GIGA R1 WiFi 吧！

一、Arduino GIGA R1 WiFi 外型尺寸

Arduino 官方發布的介紹中提到 GIGA R1 WiFi 與熱門的 Mega 2560 Rev3 、 Due 外型尺寸相同，以下為整理的比較表：

開發板	Arduino GIGA R1 WiFi	Arduino Mega 2560 Rev3	Arduino Due

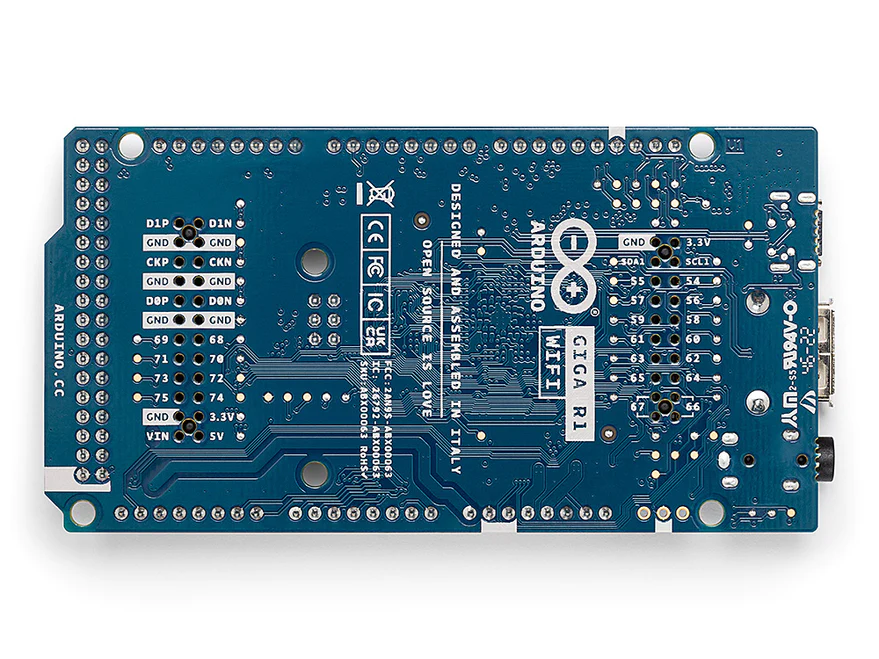

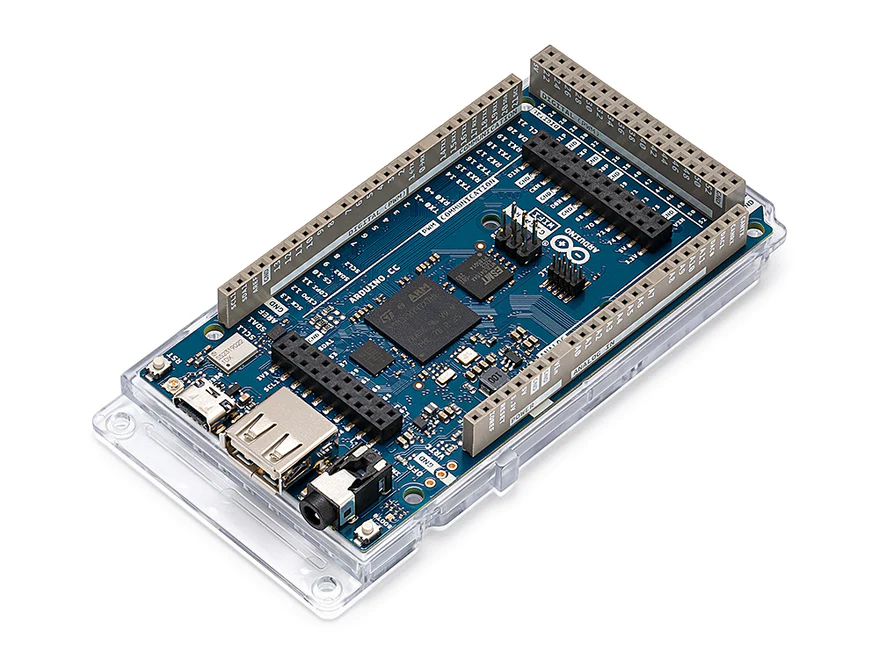

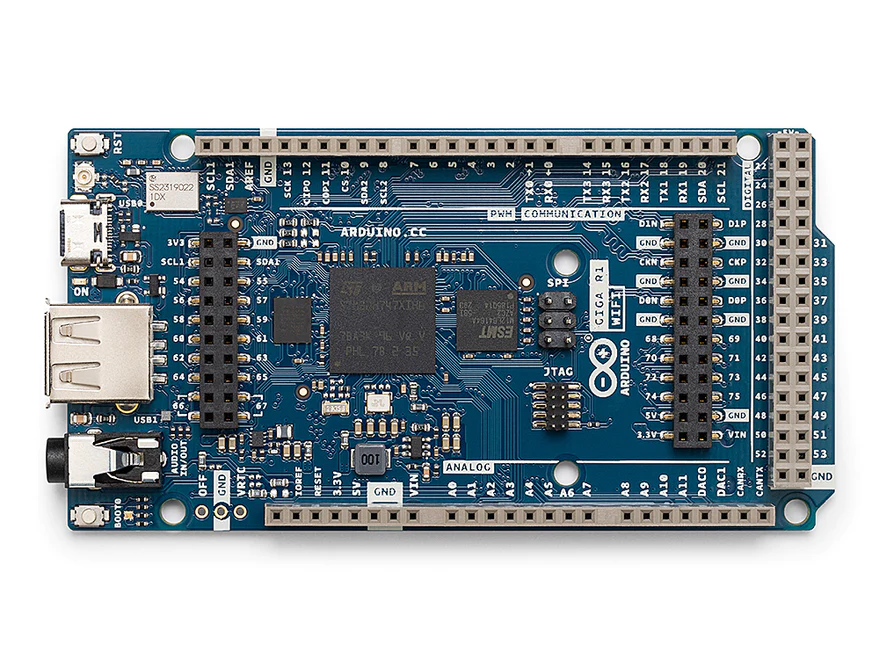

外觀
長度	101 mm	101 mm	101 mm
寬度	53 mm	53 mm	53 mm
重量	–	37g	36g

二、Arduino GIGA R1 WiFi 規格特色

至於外型尺寸與 Mega 2560 Rev3 、 Due 相同的 Arduino GIGA R1 WiFi 到底規格有哪些特色呢？整理條列如下：

STM32H747XI 微控制器：32 位元的雙核微控制器，可讓 480 MHz 的 Cortex®-M7 和一個 240 MHz 的 Cortex®-M4 互相通訊，甚至能夠一個運行 micropython，另一個運行 Arduino。
Murata 1D 無線通訊：能以 Wi-Fi 或藍牙通訊，更可快速連接到 Arduino IoT Cloud 遠端追蹤專案，加上 ATECC608A 讓通訊更安全。
硬體連接埠與通訊：繼承 Arduino Mega 和 Arduino Due 既有的規格，GIGA R1 WiFi 擁有 4 個 UART、3 個 I2C、2 個 SPI 端口、1 個 FDCAN。
GPIO 與額外引腳：由於外型尺寸與 Mega 和 Due 相同，因此可共用擴展板。新增額外的引腳，讓 GPIO 總數共有 76 個，並且可從開發板下方擴充。另外，還添加了兩個新引腳：一個 VRTC，可以連接電池讓電路板在關閉時保持 RTC 運行；另一個 OFF 引腳，可以關閉電路板。

額外的連接器：
- USB-A 連接埠：適用 USB 記憶棒、外接大容量存儲設備和 HID 設備，如：鍵盤或滑鼠。
- 3.5 ｍｍ輸入輸出孔：可連接 DAC0、DAC1 和 A7。
- USB-C 連接埠：可供電與編寫程式，也可模擬鼠標或鍵盤等 HID 設備。
- 2×5 1.27mm Jtag 連接器
- 20 pin Arducam 攝影機連接器

支援更高電壓：可以處理 6 至 24 V 的電壓。

三、Arduino GIGA R1 WiFi 硬體規格表

微控制器	STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU (datasheet)
通訊模組	Murata 1DX dual WiFi 802.11b/g/n 65 Mbps and Bluetooth® (datasheet)
加密單元	ATECC608A-MAHDA-T (datasheet)
USB	USB-C®	Programming Port / HID
USB	USB-A	Host (enable with PA_15)
引腳	數位 I/O 引腳	76
	類比輸入引腳	12
	DAC	2 (DAC0/DAC1)
	PWM pins	12
	Misc	VRT & OFF pin
通訊	UART	Yes, 4x
	I2C	Yes, 3x
	SPI	Yes, 2x
	CAN	Yes (需外部收發器)
連接埠	Camera	I2C + D54-D67
	Display	D1N, D0N, D1P, D0P, CKN, CKP + D68-D75
	Audio Jack	DAC0, DAC1, A7
電源	工作電壓	3.3V
	輸入電壓	6-24V
	每個 I/O 引腳的直流電流	8 mA
時脈速度	Cortex® M7	480 MHz
時脈速度	Cortex® M4	240 MHz
記憶體	STM32H747XI	2MB Flash, 1MB RAM
