一、介紹
還在擔心如果外出遠遊好幾天,植物會因缺水而乾枯死掉嗎?🥀
別擔心!本篇文章就要帶大家使用 Arduino 製作專屬的智慧植栽。🪴
本次我們使用沉水馬達,搭配土壤濕度感測器製作自動澆水專案,為了穩定運作還額外使用外接電源。當土壤濕度感測器偵測的濕度,低於我們的設定值,就自動啟動沉水馬達抽水,直到高過我們的設定值,才關閉馬達。
二、組裝與接線說明
1. 組裝
1-1. 首先撕除「壓克力板」上的保護紙,可使用尖頭鑷子或是美工刀輔助。
1-2. 接著準備「Arduino UNO」、「M3螺絲 x6」與「銅柱 x3」。

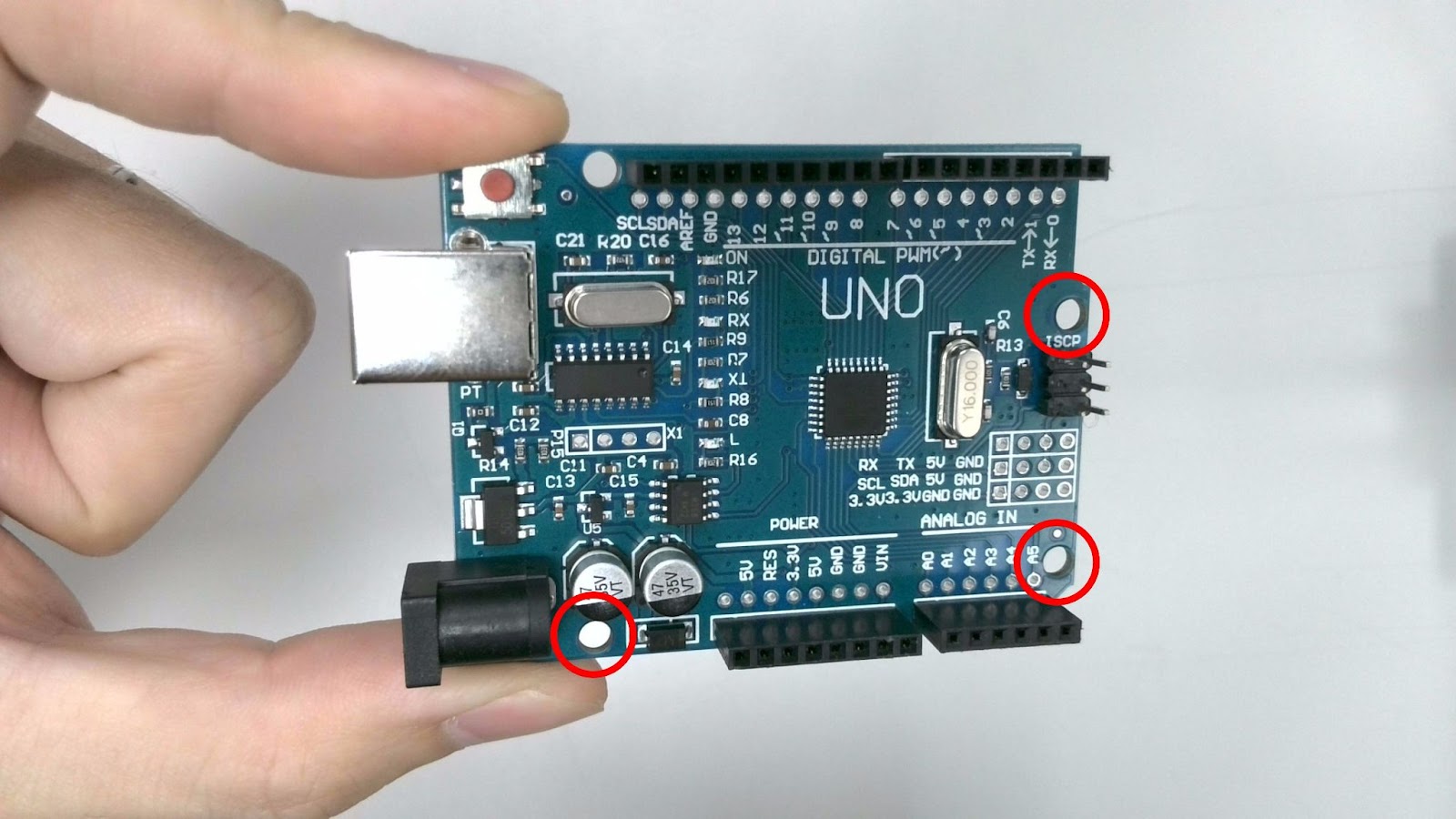

1-3. 我們會在以下標示的三個孔洞,使用銅柱與螺絲作為支撐柱。

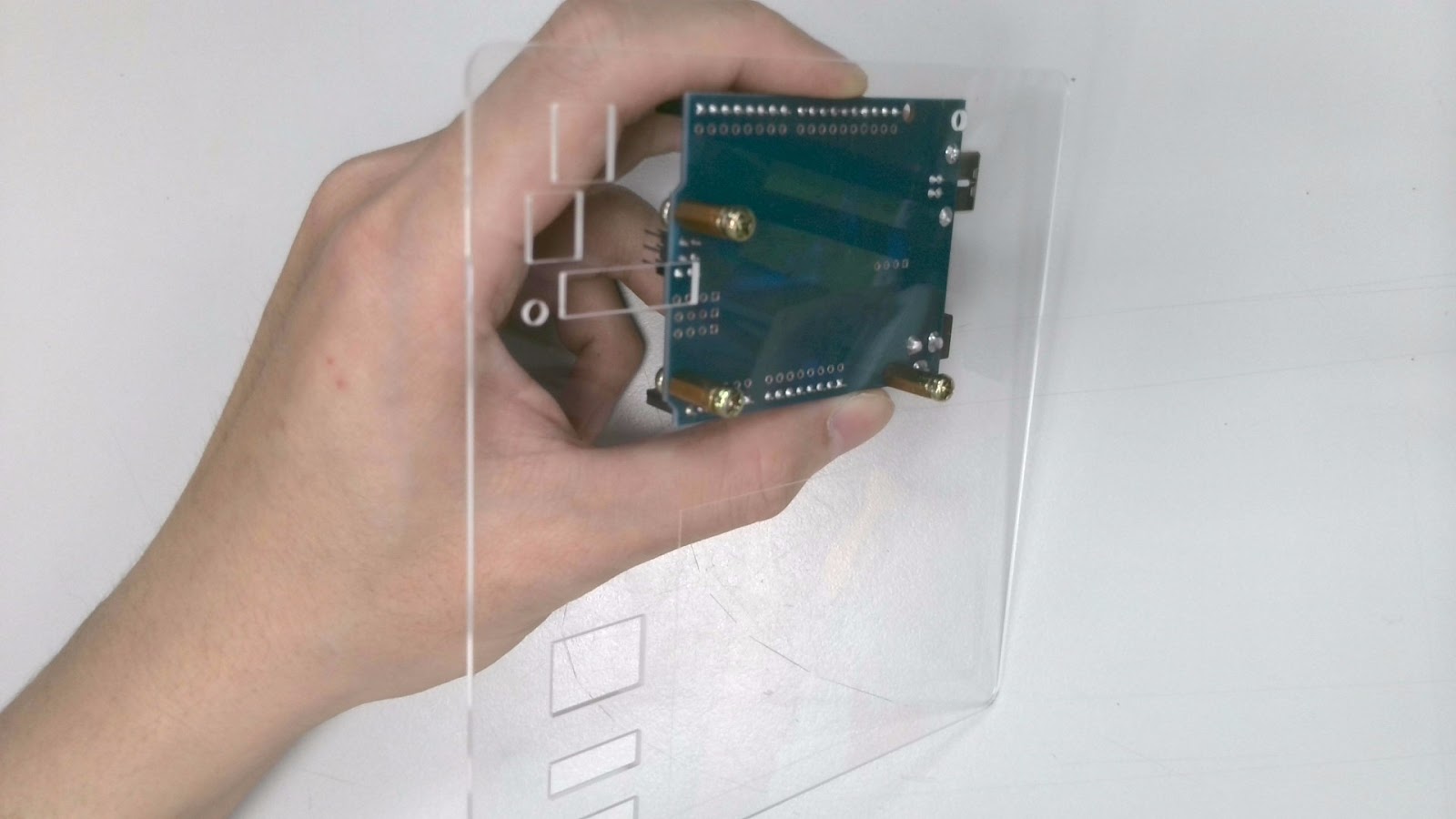

1-4. 安裝示意圖如下,建議使用螺絲起子安裝。

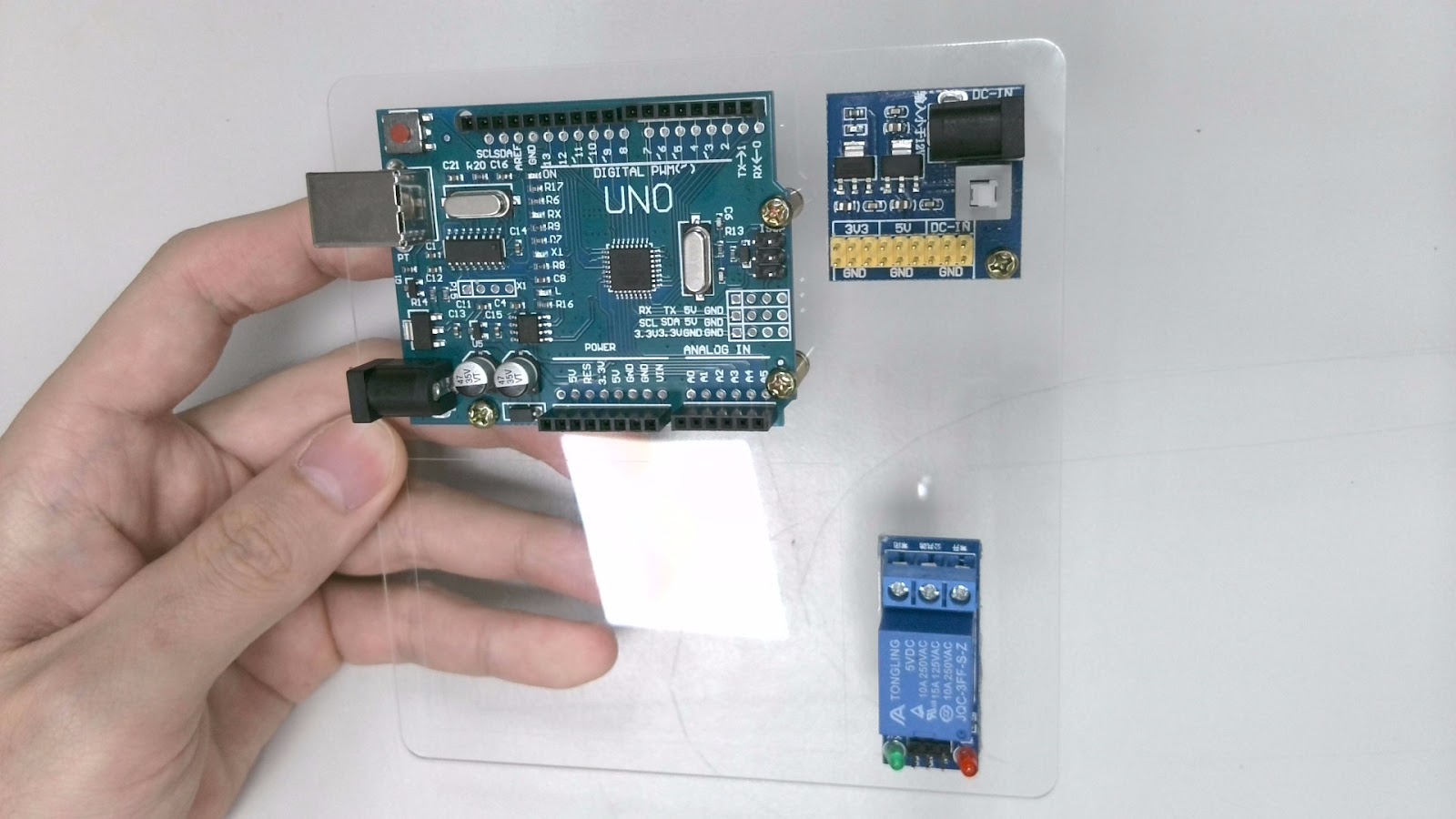

1-5. 接著拿出壓克力板,並對齊孔洞用剩餘的螺絲固定。

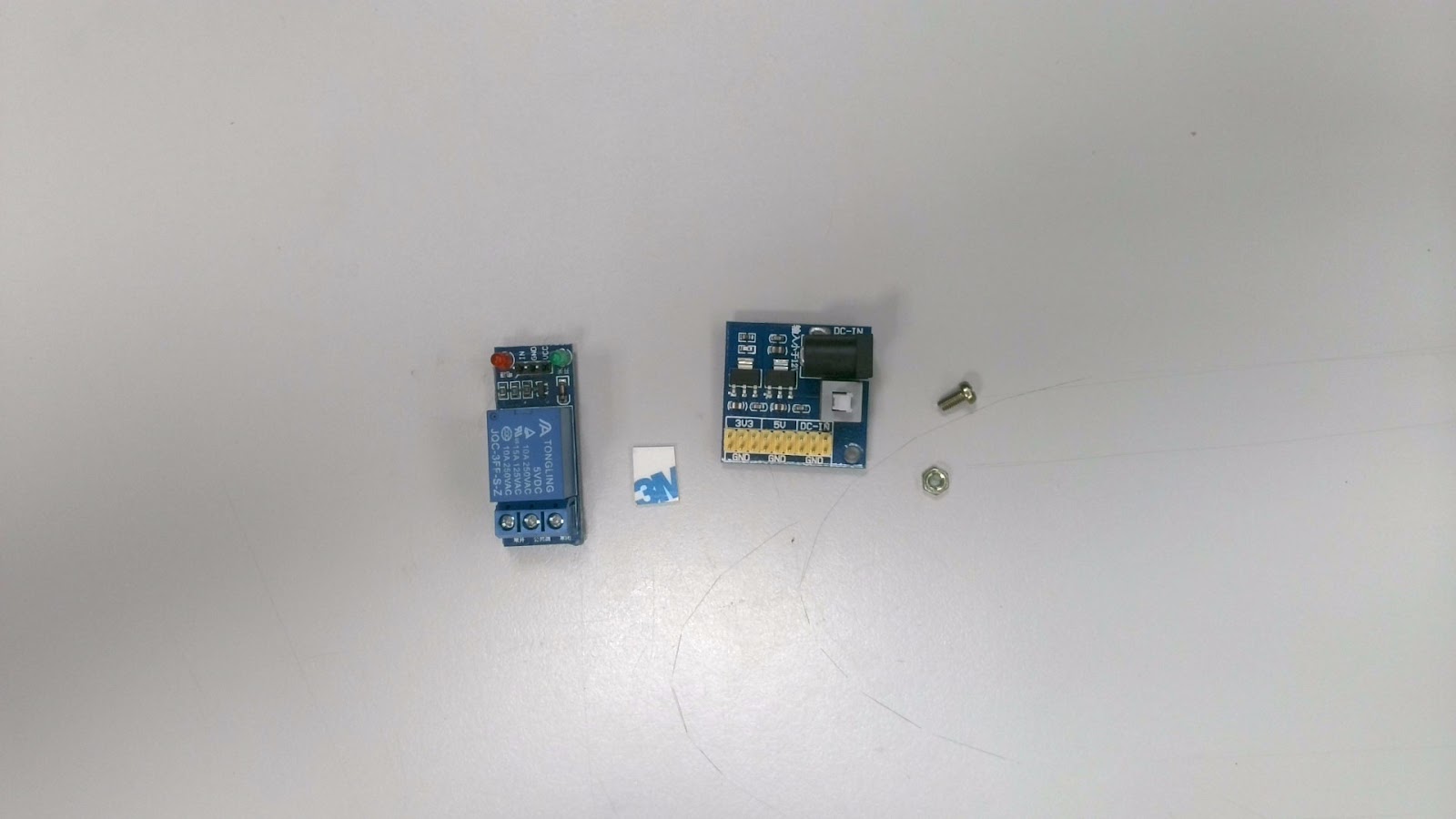

1-6. 拿出「繼電器」、「多路 DC 電源轉換模組」、「M3螺絲 x1」、「M3螺母 x1」與「泡棉膠」。
1-7. 接著使用「泡綿膠」將「繼電器」黏貼在如下位置。拿取「M3螺絲 x1」、「M3螺母 x1」將「多路 DC 電源轉換模組」固定在如下位置。
1-8. 接著拿出「麵包板」,將背後的泡綿膠紙撕除,並黏貼在如下位置。
2. 接線

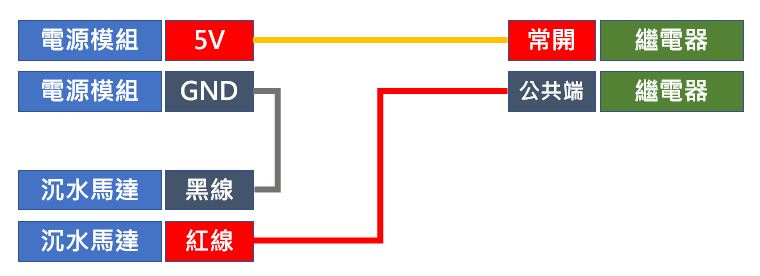

2-1. 準備「彩色杜邦線 – 公/母」、「彩色杜邦線 – 公/公」並參考下圖連接「繼電器」、「多路 DC 電源轉換模組」與「沉水馬達」。
2-2. 接線參考圖。

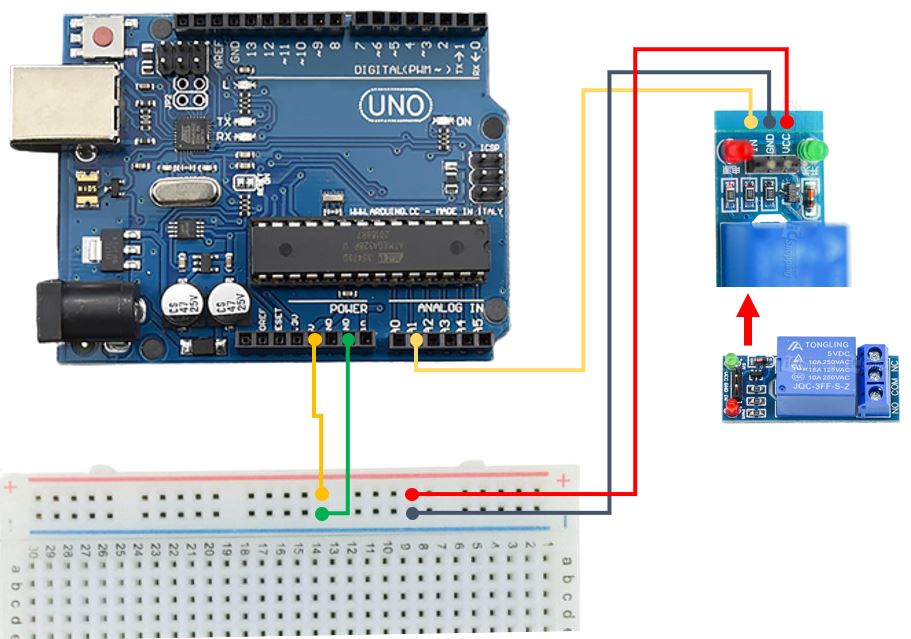

2-3. 準備「彩色杜邦線 – 公/公」、「彩色杜邦線 – 公/母」並參考下圖連接「Arduino UNO」、「麵包板」、「繼電器」。
2-4. 接線參考圖。

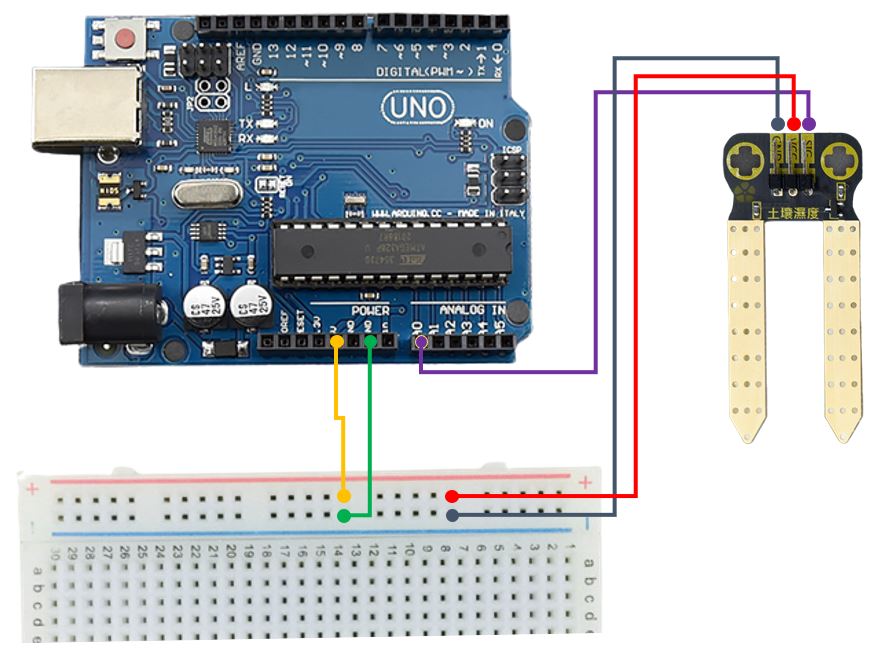

2-5. 準備「彩色杜邦線 – 公/母」並參考下圖連接「土壤濕度感測器」。
2-6. 接線參考圖。

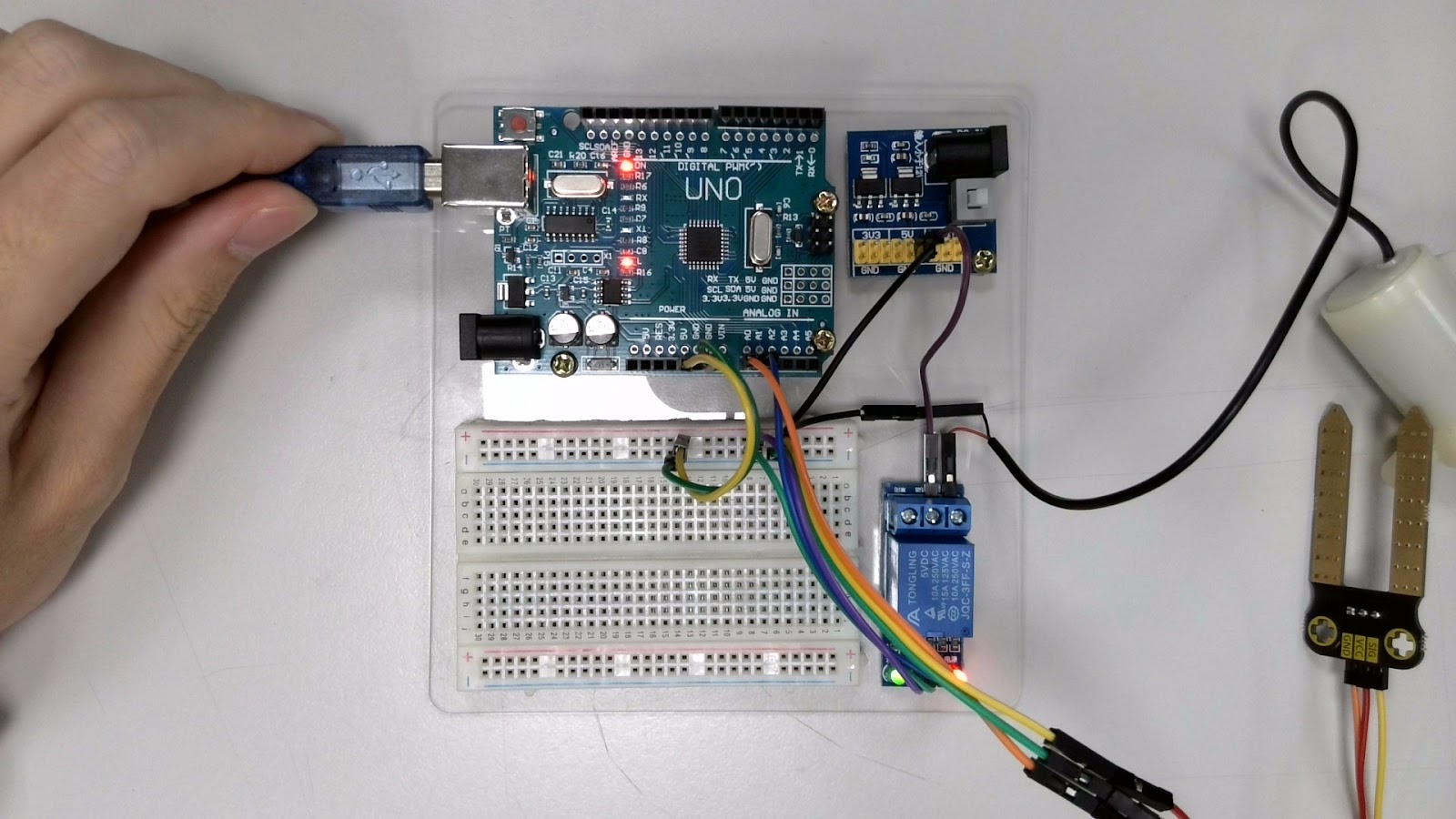

2-7. 完成示意圖。
三、範例程式
1. 下載程式
1-1. 點選程式下載連結,並下載壓縮檔。

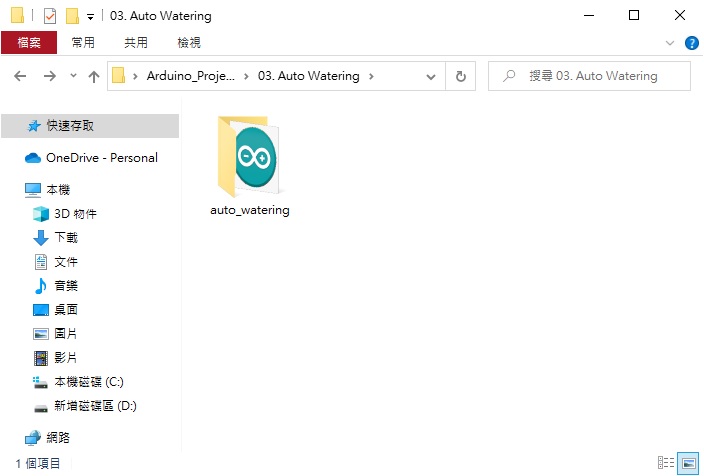

1-2. 解壓縮之後開啟「03. Auto Watering」資料夾,可以看到程式檔案「auto_watering」。
1-3. 程式當中,可以設定當土壤溼度感測數值低於多少時,啟動沉水馬達供水,預設是 500,如下圖所示。
2. 燒錄程式
2-1. 連接「USB數據傳輸線」。
2-2. 設定「開發板」與「序列埠」後,點選「上傳按鈕」上傳程式至 Arduino UNO。

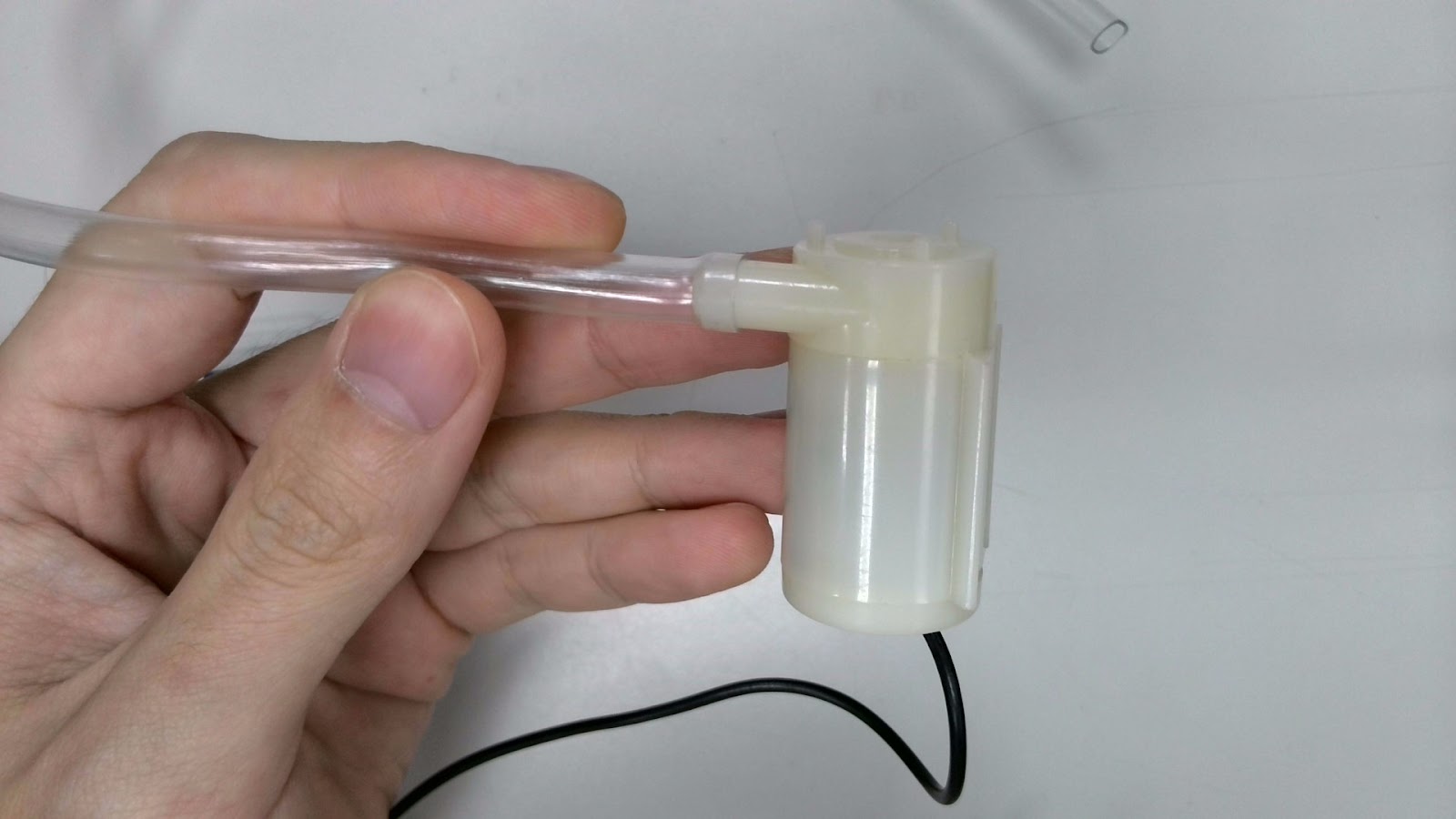

2-3. 將「塑膠管」連接到沉水馬達上面。
2-4. 接著將「電源」插到「多路 DC 電源轉換模組」上面,並按下上面的按鈕。
2-5. 準備一個盆栽與裝水的水杯,將「沉水馬達」放入水杯中,再將「土壤濕度感測器」插上盆栽的土壤就完成囉。
四、結語
只要依照上述的步驟組裝與下載範例程式,這樣就可以輕鬆完成 Arduino 自動澆水智慧植栽的專案啦!
是不是想不到自己也有成為綠手指的一天呢?ξ( ✿>◡❛)
想要製作更多的 Arduino 專案嗎?別忘了持續關注與支持我們喔~
