DIY 電動摩天輪

DIY 電動摩天輪

🎯實作原理

摩天輪的運作原理是用電動馬達通過減速機減速,

把高轉速低扭矩的機械動力轉為高扭矩低轉速,

通過一般是齒輪等中間機構傳到輪盤上,使其低速轉動。

💡知識補給站

摩天輪是一種大型轉輪狀的機械建築設施,上面掛在輪邊緣的是供乘客乘搭的座艙。

乘客坐在摩天輪慢慢的往上轉,可以從高處俯瞰四周景色。

最常見的摩天輪一般出現在遊樂園(或主題公園)與園遊會裡,

作為一種遊樂場機動遊戲,與雲霄飛車、旋轉木馬合稱是「樂園三寶」。

但摩天輪也經常單獨存在於其他的場合,通常作為活動的觀景台使用。

摩天輪可分為重力式摩天輪、無輻式摩天輪和觀景摩天輪三種。

重力式摩天輪的座艙是掛在輪上,以重力維持滑軸水準;

而觀景摩天輪上的座艙則是懸在輪的外面, 需要較複雜的連杆類機械結構,

隨著車箱繞轉的位置來同步調整而保持水平。

📋材料清單

DIY 電動摩天輪

🔧組裝說明

步驟 1-安裝座艙

DIY 電動摩天輪

將卡板、座艙板、連接柱組裝成一個完整的座艙。

*提醒:更新版為連接柱鐵軸。

步驟 2-組裝支架

DIY 電動摩天輪

將兩塊軸板交叉組裝,在一側放上輪、十字墊片、支架側板,用一字卡板固定

注意:此處支架側板無打孔。

步驟 3-安裝馬達與齒輪

DIY 電動摩天輪

將馬達、長方墊片、另一個支架側板依序放好,用螺絲、螺母固定,可用蠟塊塗滿大小齒輪(各 2 片),減少摩擦力,塗蠟面相對分別對齊,用固定片固定,放在相應位置。

步驟 4-連接兩側支架

DIY 電動摩天輪

將輪、大齒輪、帶有馬達的支架側板和小齒輪依序放
好,用一字卡板固定。

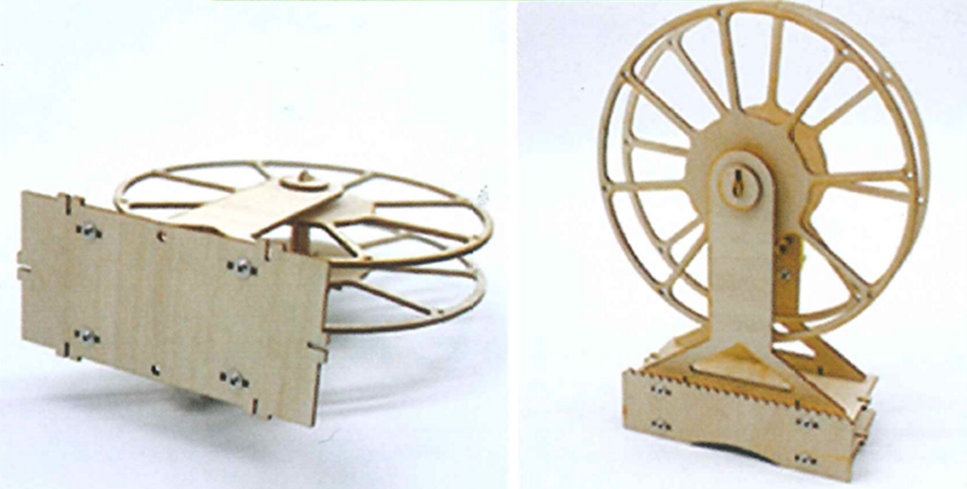

步驟 5-安裝底座

DIY 電動摩天輪

將頂板安裝在支架側板下,用自攻螺絲固定。

電池盒安裝在底板上,用自攻螺絲固定。

用自攻螺絲將一塊底側板將頂板和底板固定起來。

步驟 6-連接馬達

DIY 電動摩天輪

將電池盒上的紅色導線與另外一根黑色導線連接在開關的兩端,然後將電池盒上的黑色導線與開關上的黑色導線穿過頂板小洞,與馬達上的金屬片連接。

步驟 7-安裝底座

DIY 電動摩天輪

將其他側板安裝在相對應位置,用自攻螺絲固定,如此就完成囉!
