一、介紹
威盛Pixetto為高畫質視覺感測器，能夠實現物體、形狀、顏色、人臉及手寫辨識等功能。完整的機器學習平台，不但有適合學生的Scratch程式編輯環境，更可讓使用者自由調整並訓練自己的AI模型。不論您是初學者或進階創作者，都能方便的使用AI解決方案。
本篇教學將帶大家使用Pixetto進行模板偵測，透過辨識到的人臉，轉而控制伺服馬達來帶動門的機構，達成檢測到正確人臉就開門的專案。
二、軟體下載及安裝
1. 點選下方連結，開啟VIA Pixetto文件&軟體下載頁面。
2. 至軟體下載位置，點選威盛Pixetto軟體套件，下載軟體並安裝。
3. 安裝完畢後開啟軟體，看到下列視窗即完成。
三、組裝教學
1. 材料零件清單

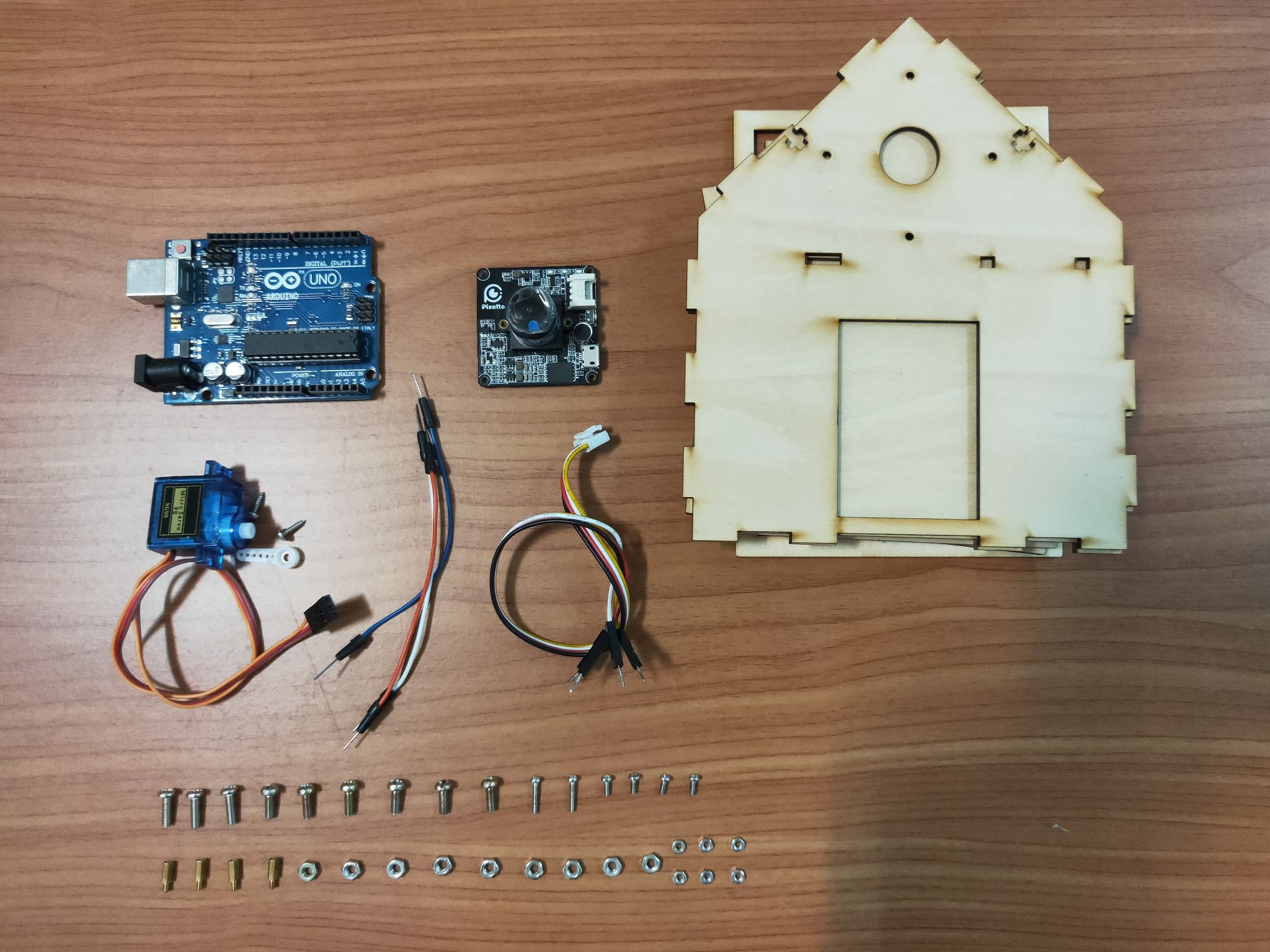

組裝過程中需要的零件、模組與連接線如下表所示：
| 名稱 | 數量 | 名稱 | 數量 |
| Arduino UNO | 1個 | 威盛Pixetto | 1個 |
| SG90伺服馬達(180度) | 1個 | 木頭外殼 | 1組 |
| 1P杜邦線(公 – 公) | 3條 | Grove母座 to 4P公端杜邦線 | 1條 |
| M3x10mm螺絲 | 4個 | M3x8mm螺絲 | 6個 |
| M2x10mm螺絲 | 2個 | M2x5mm螺絲 | 4個 |
| M3螺帽 | 10個 | M2螺帽 | 6個 |
| M2*6mm銅柱 | 4個 |
組裝過程中除了要準備螺絲起子，還需要保麗龍膠或是白膠來連接木板。
2. 安裝Arduino UNO

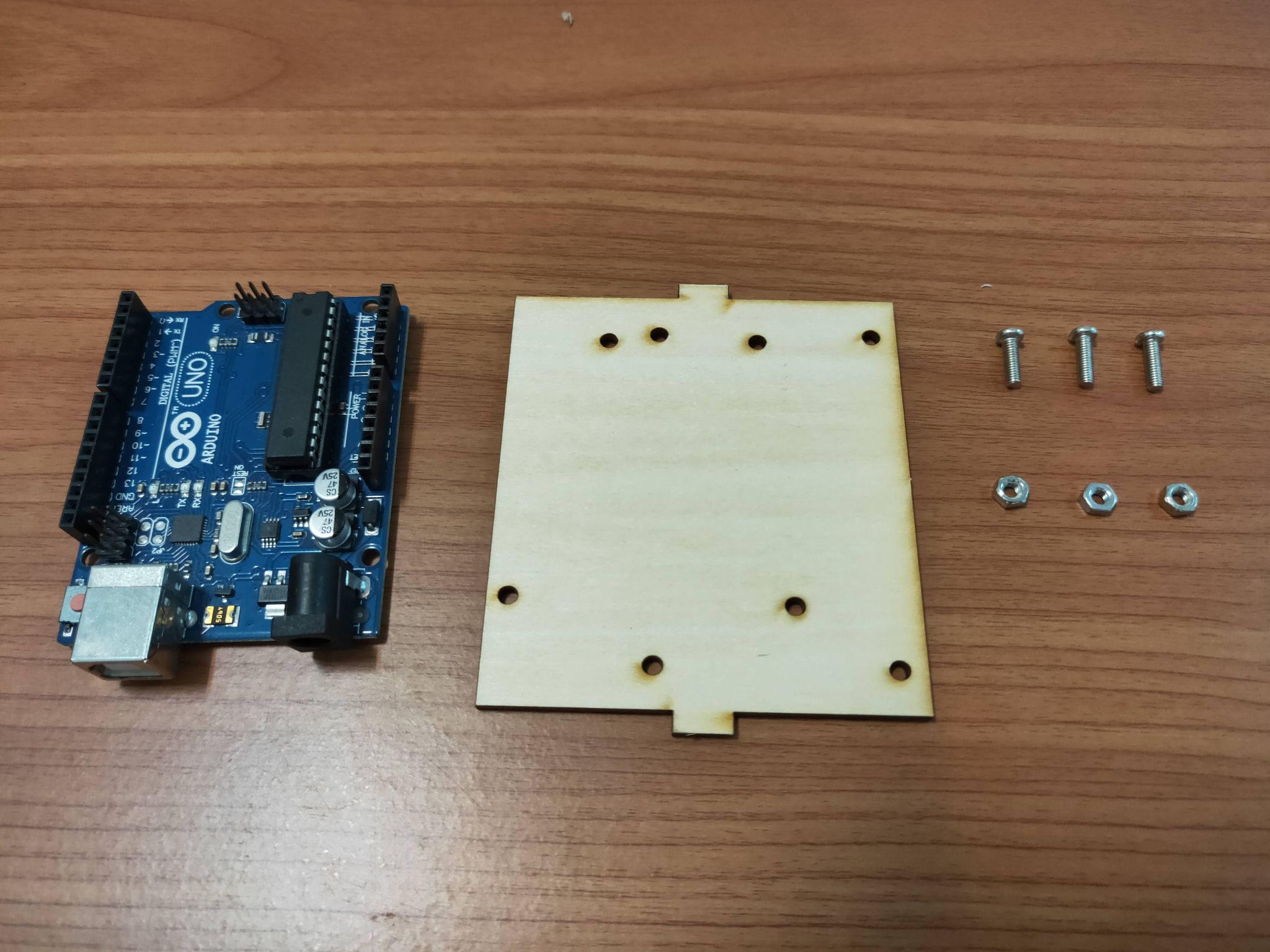

2-1. 準備如下圖所示之木板、Arduino UNO、M3x10mm螺絲3個與M3螺帽3個。

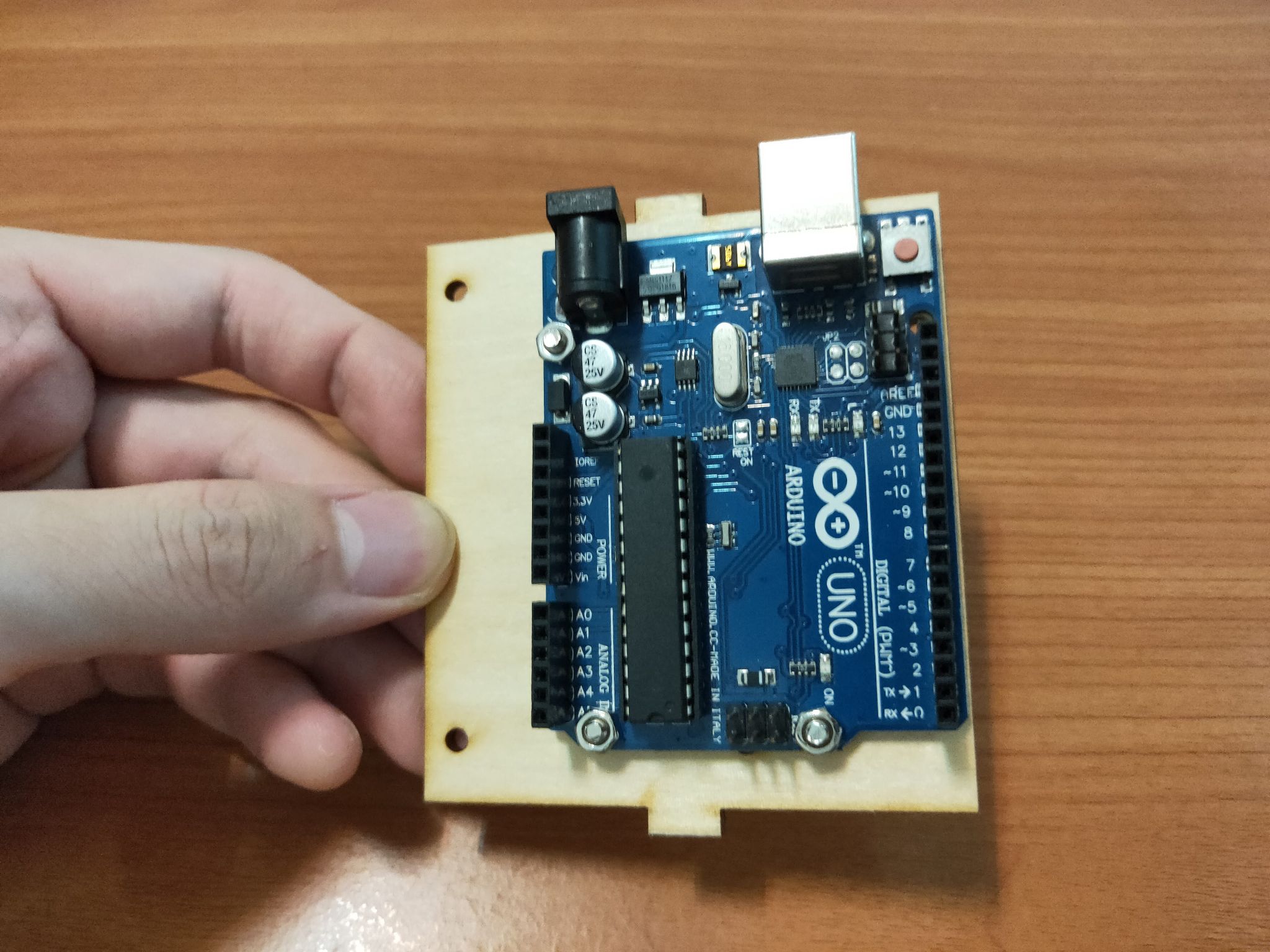

2-2. 將Arduino UNO對齊下圖所示的孔洞，並用螺絲螺帽固定。
3. 安裝伺服馬達與開關門機構

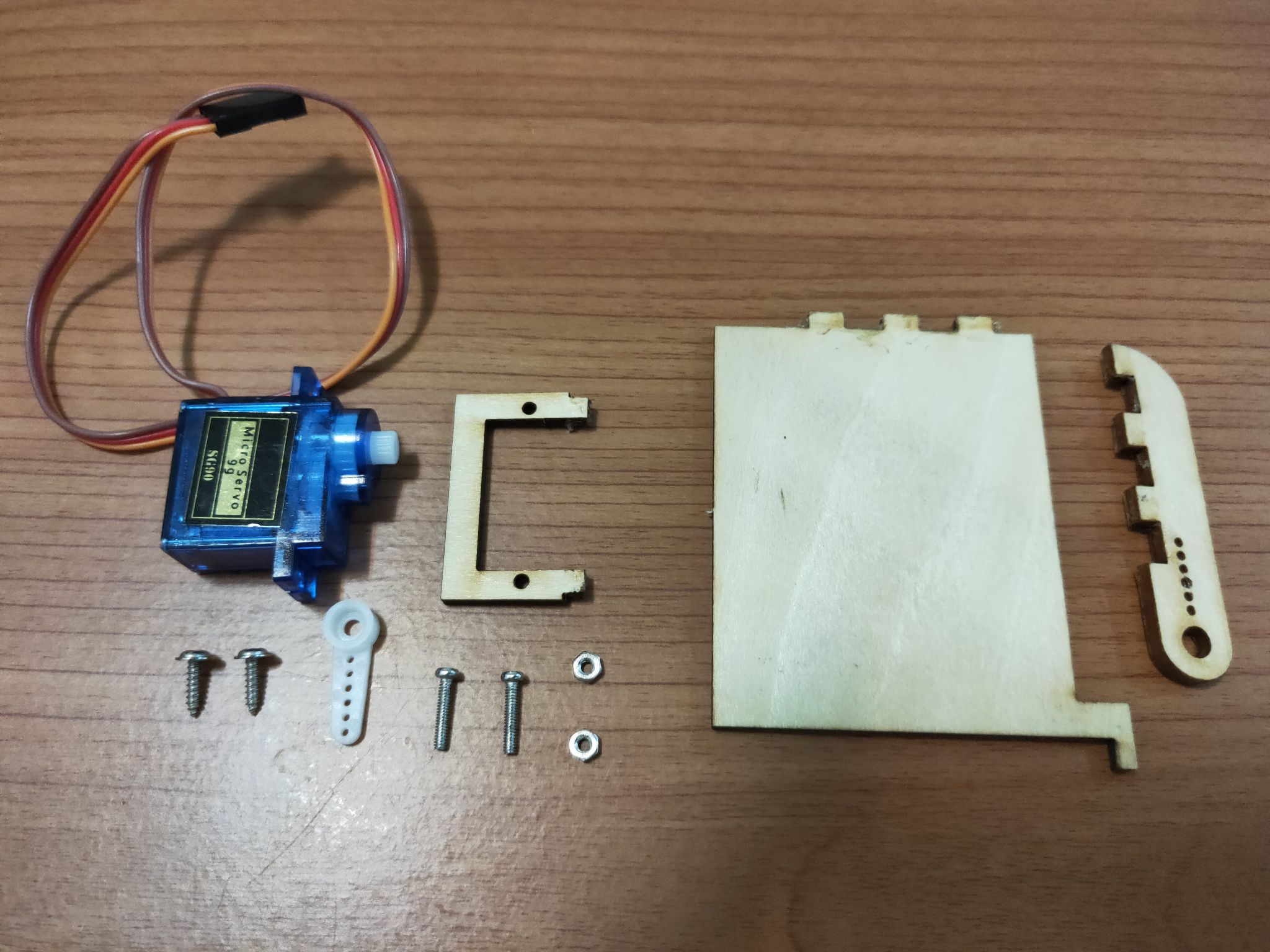

3-1. 準備如下圖所示之木板、伺服馬達與隨附的舵片螺絲、M2x10mm螺絲2個、M2螺帽2個。
3-2. 將ㄈ型木片如下圖卡在伺服馬達上，並用兩個M2x10mm螺絲穿過伺服馬達與木板的圓孔。
3-3. 用M2螺帽將其固定、兩個螺絲都是。
3-4. 接著將舵片與其中一塊木片依照下圖方向合在一起。
3-5. 接著取出伺服馬達隨附的攻牙螺絲，依照下圖所示由木片那側，用攻牙螺絲將木片與舵片鎖在一起固定。攻牙螺絲稍微穿出舵片即可，不用鎖到底。
4. 伺服馬達接線並透過程式校正
4-1. 準備如下三條1P杜邦線(公 – 公)，與Arduino UNO。
4-2. 依照下圖、表，將伺服馬達連接到Arduino UNO。
| Arduino UNO | 伺服馬達 |
| D6 | S(橘色) |
| 3.3V | V(紅色) |
| GND | G(褐色) |
4-3. 拿取USB連接線將Arduino UNO與電腦連接在一起，開啟軟體Pixetto Studio，並點選「Pixetto Junior」選項。

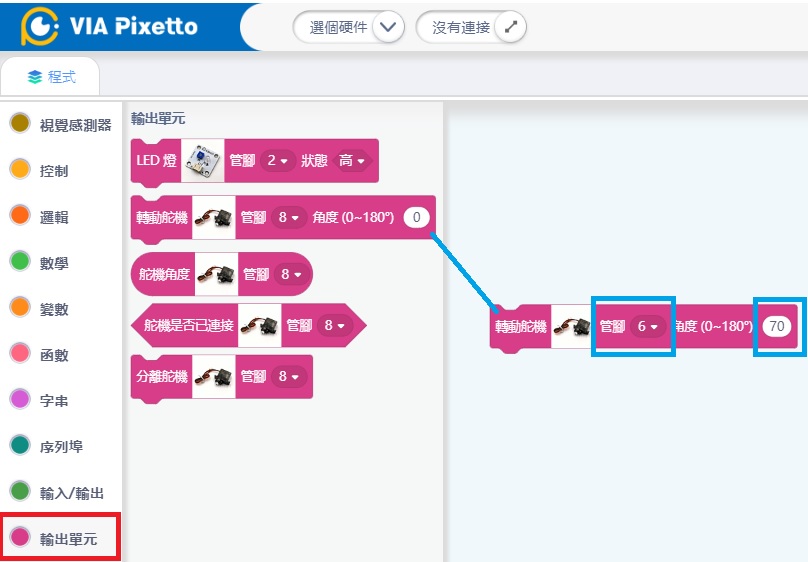

4-4. 從右側程式積木列表中點選「輸出單元」，並拖拉出「轉動舵機…」的程式，將管腳設定為「6」，角度設為「70」。
4-5. 於上方選擇我們使用的控制板Arduino UNO與連接到電腦的COM Port，接著按下上傳將程式上傳到Arduino UNO。上傳完畢後，伺服馬達會轉動至指定的70度。
5. 安裝舵片與門
5-1. 通過程式指定好伺服馬達的角度後，即可拔除USB傳輸線，並將舵片小心地安裝在伺服馬達上，請注意不要轉動到伺服馬達，並用另一根攻牙螺絲依照下圖位子固定。
5-2. 接著拿出白膠或是保麗龍膠，如下圖將與舵片連接的木片和門黏接在一起。
6. 安裝Pixetto
6-1. 準備如下圖所示Pixetto、Grove母座 to 4P公端杜邦線、M2x5mm螺絲4個、M2*6mm銅柱4個與M2螺帽4個。

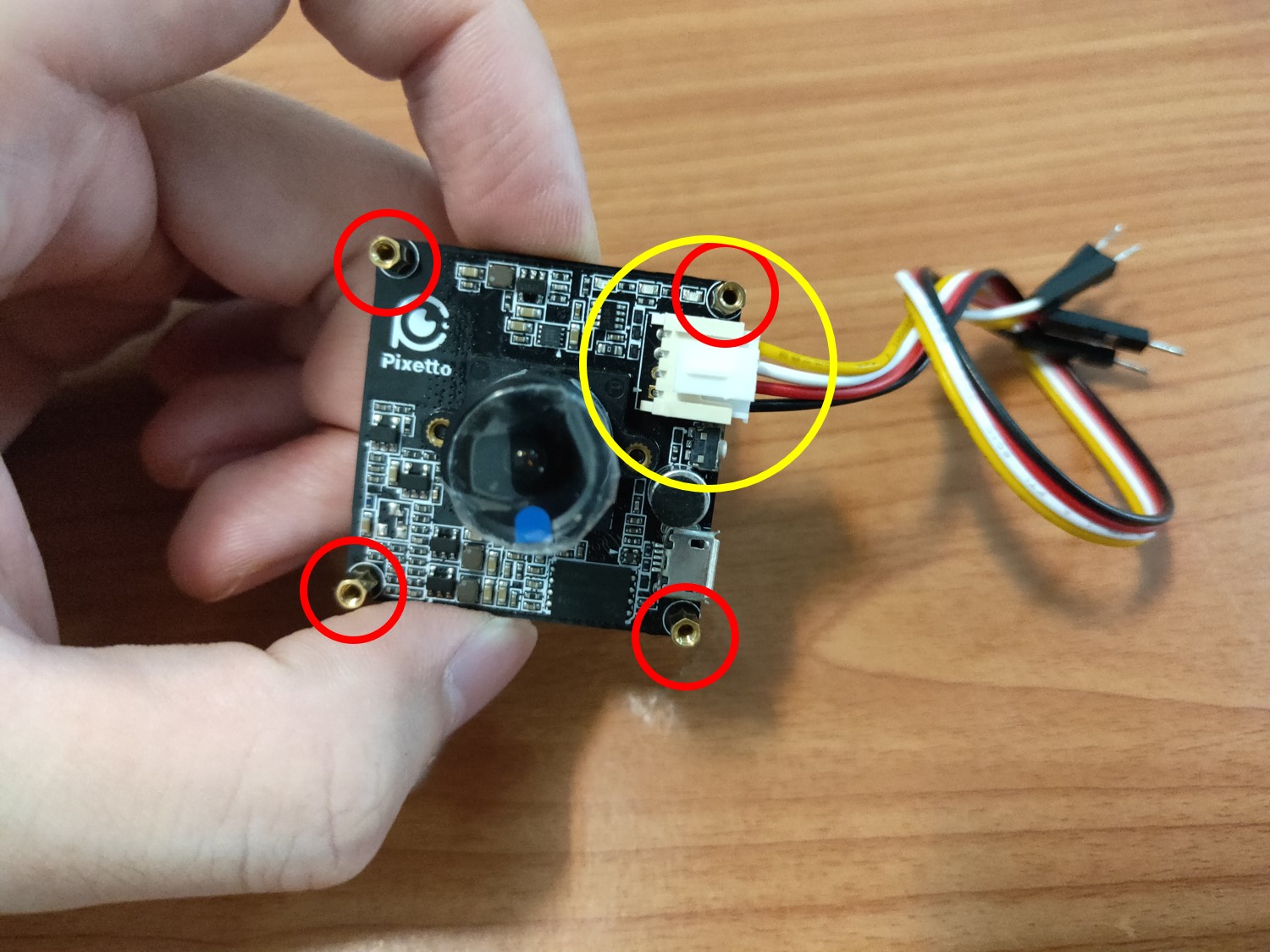

6-2. 將M2*6mm銅柱與M2螺帽如下圖方向安裝在Pixetto四角的孔洞上。
特別注意：Pixetto佈滿很多細小電子元件，在安裝銅柱與螺帽時要格外小心。並將Grove母座 to 4P公端杜邦線的母座端裝到Pixetto的Grove插槽。
4-3. 將Pixetto依照下圖所示擺放在木板上，連接線朝左上邊。請注意木板孔位位置，左側為兩個小洞。

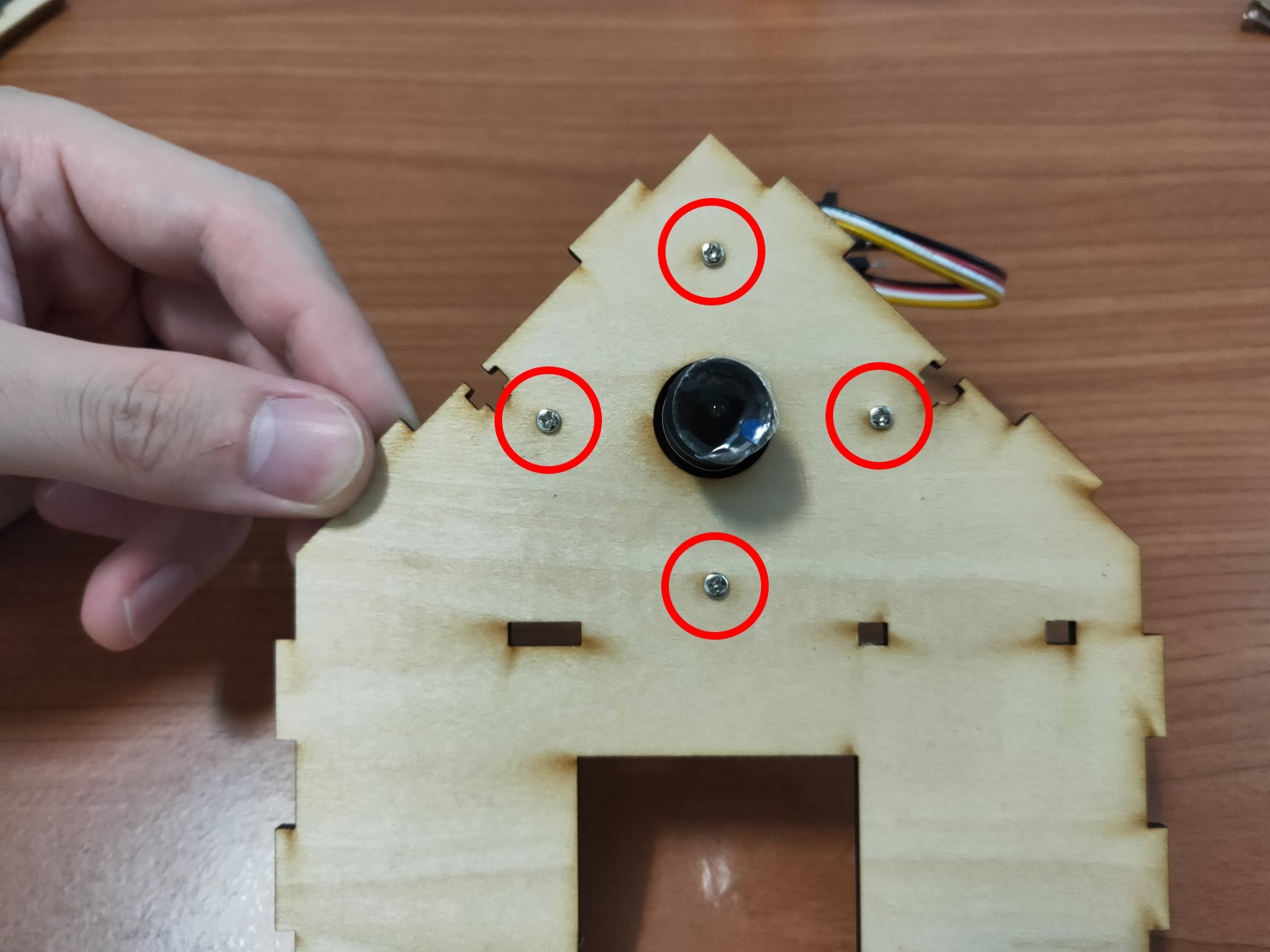

4-4. 正面用螺絲固定。
