聖誕節已經送膩了市售的禮物了嗎?但是又想不到要送什麼當禮物嗎?不妨就跟小編一起製作一個有心、有情、有開運(?)的聖誕轉轉音樂盒吧!

材料清單

這次要使用的材料如下:

材料清單
材料清單

1. 4歐姆 3瓦 喇叭  x 1個

2. 4號2個電池盒 x 1個

3. 4P洛克開關 x 1個

4. 4號電池 x 2個

5. 5mm LED x 3個

6. 微型減速馬達 x 1個

7. 馬達固定座 x 1組

8. M3 304不銹鋼螺母 x 4個

9. 十字圓頭螺絲 M3*8mm x 5個

10. 十字圓頭螺絲 M3*6mm x 2個

11. 電子線24AWG x 1米

12. M3六角雙母細牙銅柱7mm x 1個

13. 音樂模組 x 1個

14. 小鋼珠 x  3顆

15. 木頭外殼 x 1組

看到以上的材料清單覺得材料很多、很複雜嗎?沒關係,貼心的小編幫大家準備了 聖誕音樂盒 套件組,買回家只要跟著組裝步驟操作就可以囉!

操作說明

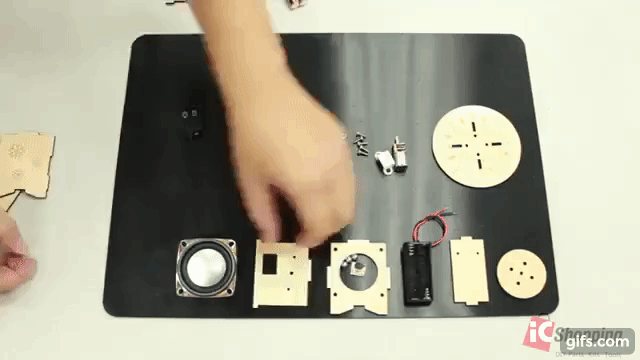

準備好以上材料就可以開始操作囉~ 首先將需鎖螺絲的物件一一組起來,需組裝物件如下圖

鎖螺絲們
鎖螺絲們

Step1.

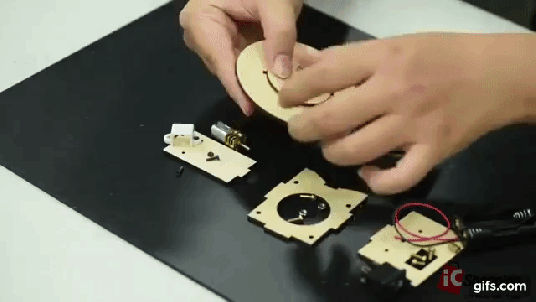

先將二個圓盤挑選對襯的二個孔位,使用M3*6mm螺絲及M3螺母將二個圓盤固定
step1-1. 先將二個圓盤挑選對襯的二個孔位,使用M3*6mm螺絲及M3螺母將二個圓盤固定
接著將馬達使用固定座鎖上M3螺絲
step1-2. 接著將馬達使用固定座鎖上M3螺絲

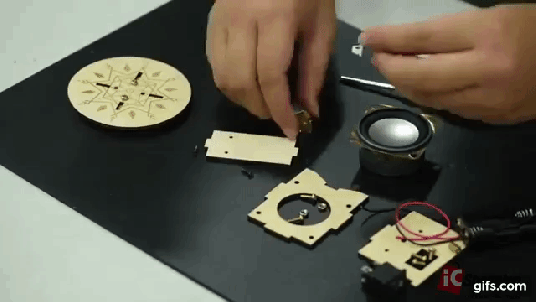

step1-3. 再將喇叭一樣使用M3螺絲固定
最後於旋轉門塞入洛克開關並瑣上4號電池盒
step1-4. 最後於旋轉門塞入洛克開關並瑣上4號電池盒

Step2.

接線圖
配線焊接圖

組裝完成後請依照上方配線圖焊接。

step2 -1. 將晶片模組焊於喇叭正負極
step2 -1. 將晶片模組焊於喇叭正負極
 step2 -2.  1及2的標示焊至4P洛克開關
step2 -2. 1及2的標示焊至4P洛克開關
 step2 -3.  接著將LED固定位置後使用電子線做接線串連,最後將LED接線拉至4P開關1及2交接處
step2 -3. 接著將LED固定位置後使用電子線做接線串連,最後將LED接線拉至4P開關1及2交接處
 step2 -4.  將電池盒正負極一樣焊於4P開關上,最後將馬達1及2也焊於4P開關交接處
step2 -4. 將電池盒正負極一樣焊於4P開關上,最後將馬達1及2也焊於4P開關交接處

以上完成焊接配線啦~

貼心小叮嚀:建議於組裝前確認馬達是否會轉動以及LED燈是否會亮哦!

Step3.

完成最困難的接線步驟後就可以組裝音樂盒囉!

Step3.1 可使用輔助工具如熱熔槍固定音樂晶片
Step3.2 接著將下方底坐的木板皆組裝完成闔上上蓋
Step3.3 比對馬達與上方圓盤位置

放上小鋼珠後可固定上蓋,測試可轉動後!即可組裝黏上聖誕樹及其他裝飾小物囉~

這個屬於你的特別聖誕禮物,想要獻給自己或是…… 由你決定~

DIY 獨特的聖誕禮物
