EzDIO 版本
RK物聯網 版本
硬體規格
主控板 | Circus 7697D 雙頻 2.4G/5G |
零組件與模組 | ‧ EzDIO 擴展板 |
尺寸(cm) | 34.4 x 23.4 x 29.5 ( L x W x H) |
規格特色

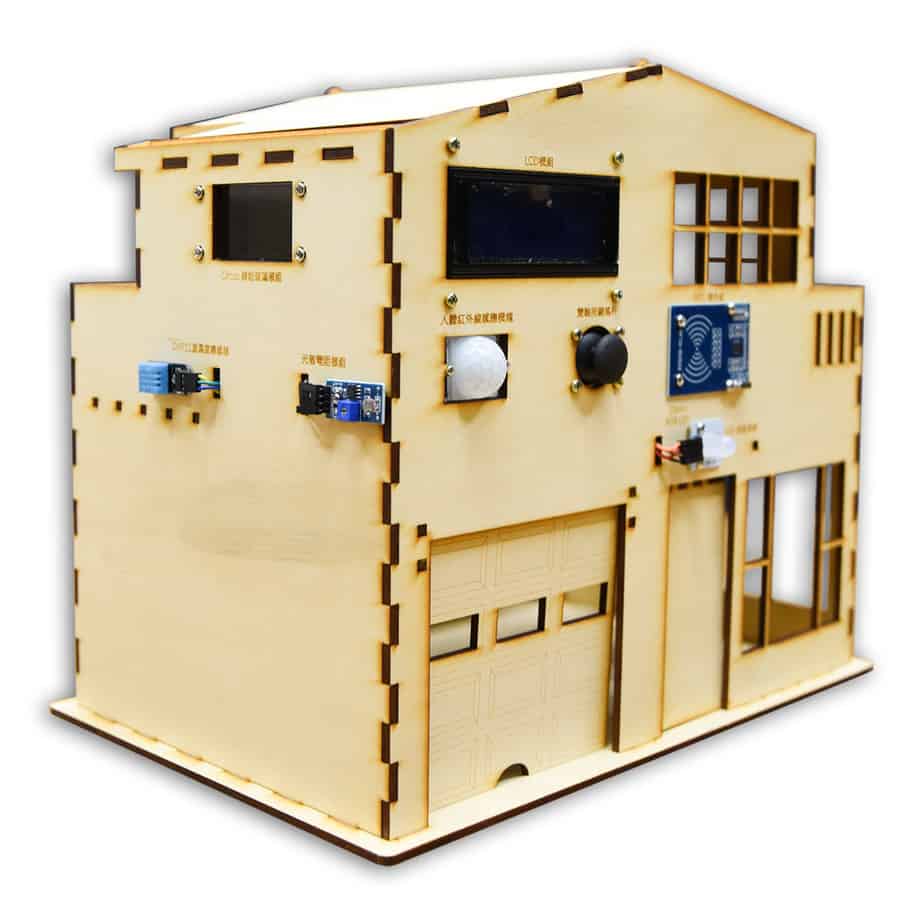

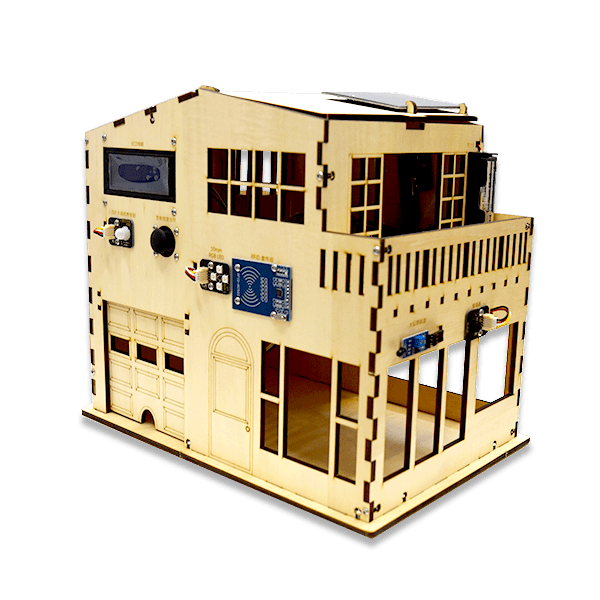

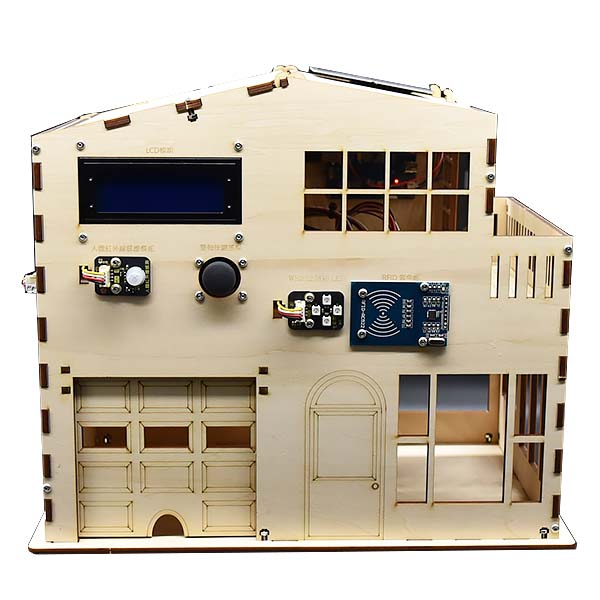

IoT 智慧屋是一個模擬將所有東西都串連起來，可以透過手機或網頁觀看光照、室內溫度、濕度，以及家中門禁狀態等各項數據，同時也能操控家中的電燈開關、警報器（蜂鳴器）等裝置的智慧房屋，預設內建自動模式(A)、手動模式(M)、連網模式(Q)、設定模式(S)四種操作模式。

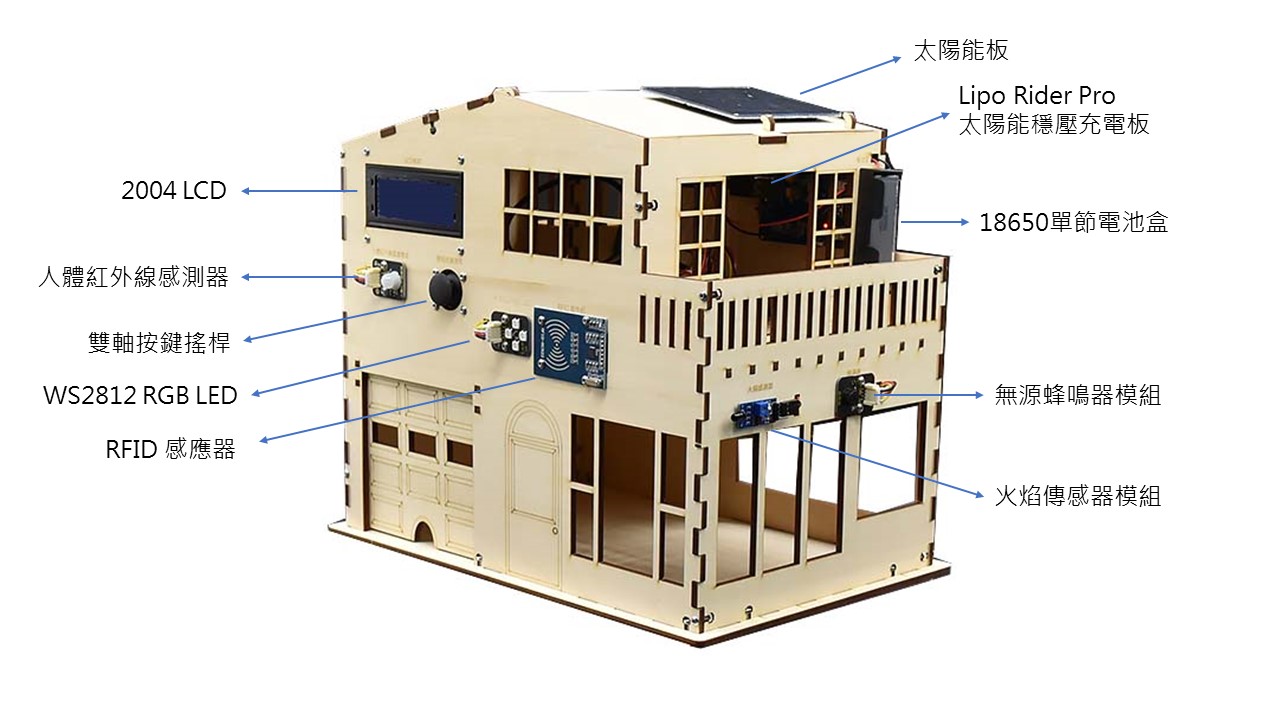

硬體介紹
1. 2004 LCD 模組：擁有寬 20 高 4 (mm)的面板，一次總共可顯示 80 個字，我們將利用 LCD 顯示各項感測器的資料，並且可透過程式規劃每頁的功能。
3. 雙軸按鍵搖桿：可提供類比 X、Y 數值以及數位下壓開關，我們將使用這些外部輸入與系統互動。
4. WS2812 RGB LED：是一種可程式化的 RGB LED燈，我們將結合搖桿、RFID，光感測器達到互動效果。
5. RFID 感應器：能感應支援 RFID 功能的卡片或裝置，如：一卡通、悠遊卡、NFC裝置（手機）等。

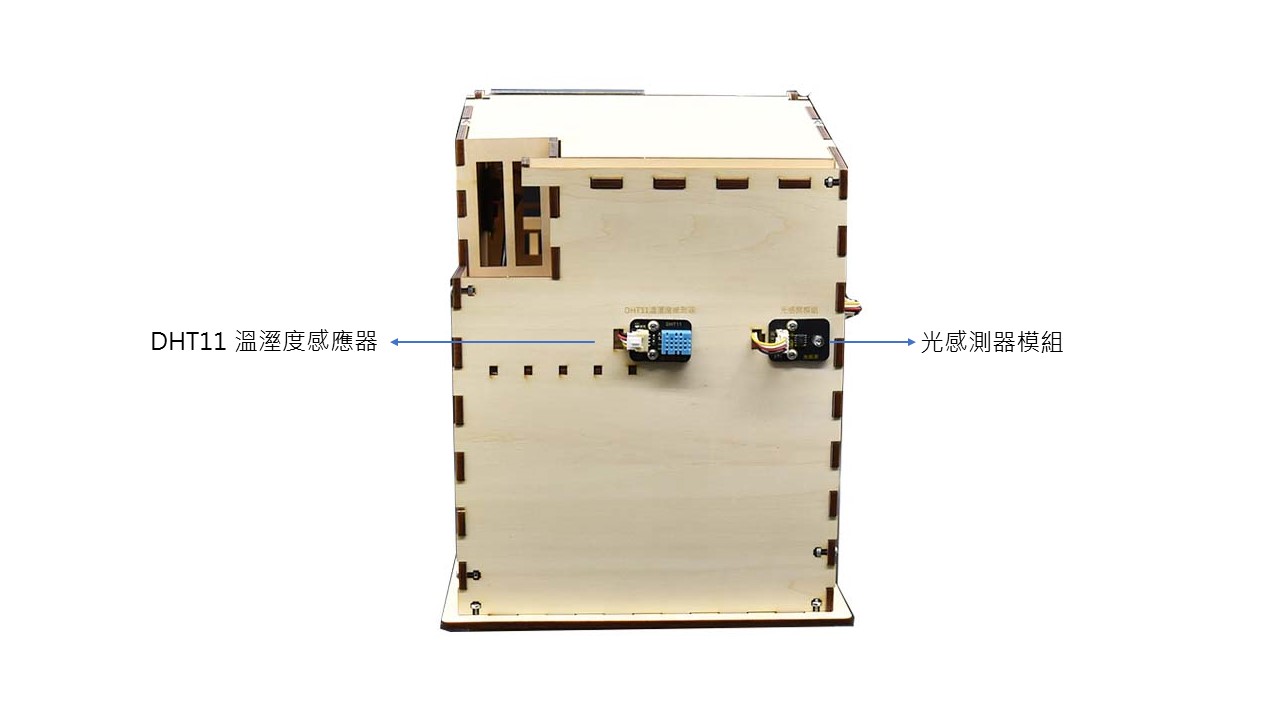

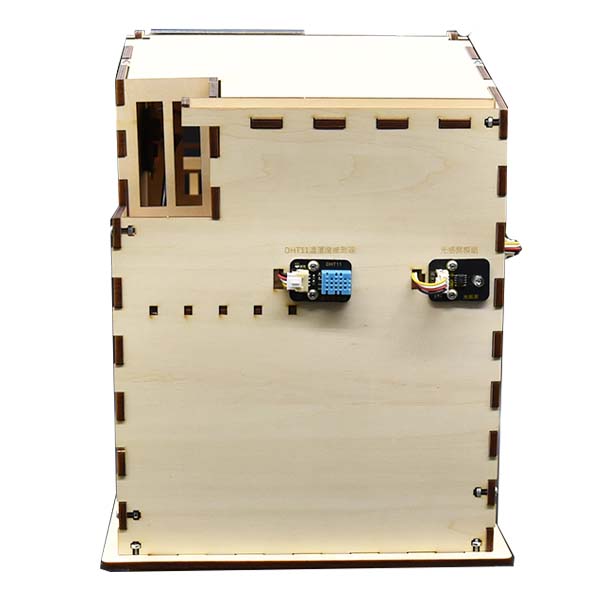

6. DHT11 溫溼度感測器：能感測環境溫溼度，精度雖然比不上專業感測器但如果只是需要大約數值還是很有參考價值。
7. 光感測器模組：能夠感測環境光強度，並將強度轉換為類比數值輸出，我們將利用此數值控制 WS2812 亮度，模擬依照環境光強度自動控制燈光強度功能。

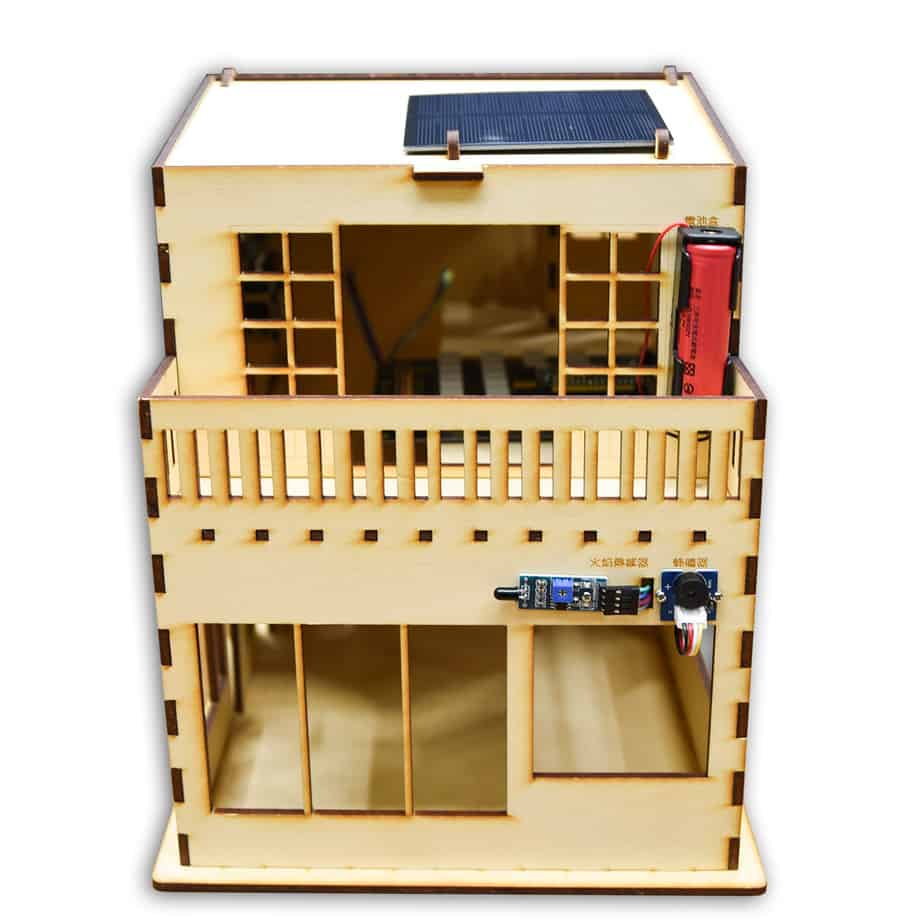

8. 火焰感測器：能感測火焰，並輸出數位訊號，我們將結合蜂鳴器模擬火焰警報。
9. 蜂鳴器：能提供透過頻率控制發出各種音階，我們將結合周邊感測器實現互動效果。
10. Circus 7697D：是一塊針對物聯網應用的開發板。内含無線通訊的2.4G/5G Wi-Fi 無線網路與 Bluetooth 4.2 低功耗藍牙，讓使用者不須外接無線通訊模組，即可馬上撰寫程式。
11. EzDIO 擴展板：三合一擴展板，適用 micro:bit、LinkIt 7697、ESP32 三種塊控制板，並且提供足夠的Grove插孔，非常適合需要連接多個感測器裝置的專案。
12. Lipo Rider：能將提供穩定的電源輸出，並且透果電源管理 IC 將上方太陽能板電力充至電池內部。
