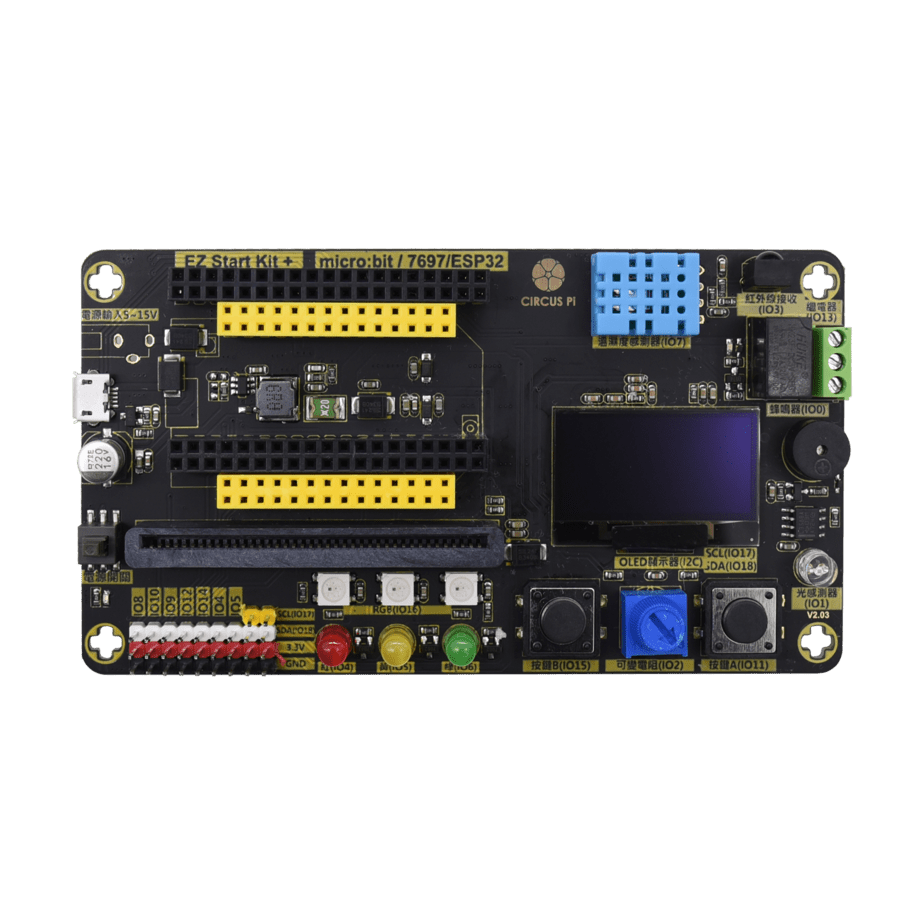

EZ Start Kit+ front

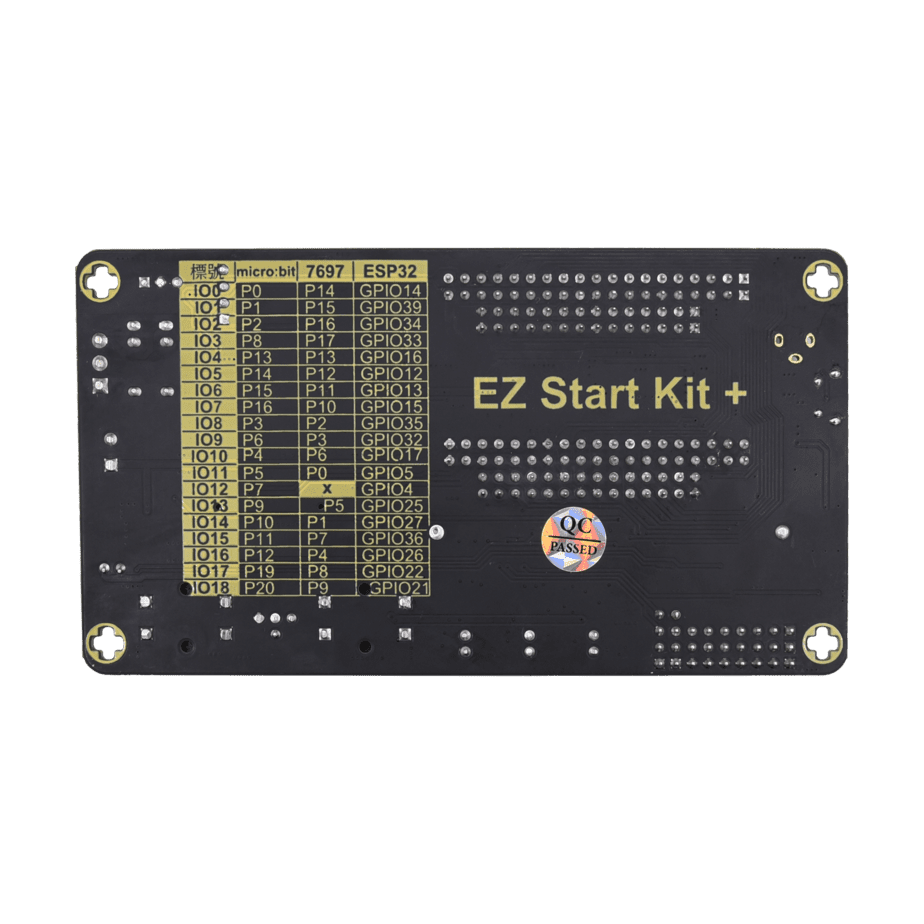

EZ Start Kit+ back

EZ Start Kit 擴展板+-支援micro:bit/LinkIt 7697雙主板

商品簡介

支援 micro:bit 及Linkit 7697的二合一擴展板「EZ Start Kit」,全新升級為三合一的「EZ Start Kit +」,可以連接 micro:bit、Linkit 7697& ESP32三種開發板,僅需一個擴展板,即可同時滿足使用三種開發板的需求,擴展板後方印有腳位對照表,使用起來更清楚方便。

商品特色:

  • 全新三合一擴展板,支援 micro:bit、Linkit 7697& ESP32
  • 搭配了1.3吋的OLED液晶螢幕,具有更多元的顯示變化
  • 讓學生不再浪費時間進行接線動作,更可減少因線路連接錯誤造成主板的損壞率
  • 搭配10種以上不同的實驗項目,並提供micro:bit、Linkit 7697與 ESP32 的範例程式,上手學習更輕鬆

  • micro:bit、Linkit 7697& ESP32插槽:支援micro:bit、Linkit 7697及 ESP32三種主板,依照專案需求選擇主板,開發模式更多元。
  • 樂高積木孔:可配合樂高專案應用。
  • 按鍵A&B:直徑約6.5mm的黑色圓形小按鈕,兩顆按鈕能讓您輸入指令並控制擴展板。
  • DHT11溫溼度感測器:可以量測溫溼度。量測值:空氣中的溫度(0~50度),與相對溼度(百分比),量測完成的數值可顯示於1.3吋的OLED液晶螢幕。
  • 單色LED:單色LED共有三個顏色,分別是紅色、黃色、綠色。 有了這三顆燈除了可以練習如何用程式點亮LED,也能製作紅綠燈小專題。
  • 光感測器:採用光敏電阻來檢測環境光的強弱,量測數值範圍是0~4095,數值越大表示光強度越強。
  • RGB LED:單色LED上方有相同數量的RGB LED燈,與普通的彩色LED不同之處為自帶驅動晶片。只需一條訊號線即可控制點亮不同顏色。
  • 無源蜂鳴器:能使用程式來讓它發出聲響,也可利用它來播放自己編寫的音樂或是當作警報器使用。
  • 紅外線接收:可以接收紅外線遙控器發出的訊息,執行此功能需搭配紅外線遙控器使用。
  • OLED顯示器:1.3吋的OLED螢幕,能顯示感測器所讀到的數值外,也能用於程式除錯。
  • 繼電器:主要功能是可用小電流控制大電流元件,簡言而之是一個電子開關,當送電給它時,內部會接通,反之則斷開。
  • 可變電阻:透過程式讀取可變電阻可得到0~4095的數值,調整數值的方法可透過旋轉可變電阻來改變,可用來製作需要調節控制的專案,例如:透過可變電阻調整LED亮度。
商品規格


硬體規格
軟體與程式
  • SCRATCH
  • MakeCode
  • JavaScript
  • Python
  • Arduino IDE
  • 內建功能
  • SCRATCH
  • 全彩 RGB LED
  • 5mm 圓頭 LED(紅 / 黃 / 綠)
  • DHT 11 溫溼度感測器
  • 紅外線接收器
  • 繼電器模組
  • 無源蜂鳴器
  • 1.3吋 OLED
  • 光感測器
  • 按鍵
  • 可變電阻
  • micro:bit 插槽(可擴充micro:bit / Web:bit / 7697:bit breakout / pixel:bit/ ESP32)
  • LinkIt 7697 插槽
  • ESP32插槽
  • 連接埠
  • I2C連接埠
  • micro:bit / LinkIt 7697/ESP32 接腳
  • 尺寸 120 x66 x17 mm

    技術文章

    購買EZ Start Kit +擴展板後不知道該如何使用嗎?提供簡易程式及範例教學,不管你是Linkit 7697、micro:bit或是ESP32的使用者,只要玩過Scratch或其他簡單的拖拉程式積木,就可以跟著文章的步驟,準備所需的硬體及軟體,開始使用EZ Start Kit + 輕鬆玩程式囉!參考資料如下:

    【LinkIt 7697 操作介紹文章(上)】

    【LinkIt 7697 操作介紹文章(下)】

    【micro:bit 操作介紹文章(上)】

    【micro:bit 操作介紹文章(下)】

    【其他延伸應用文章】

    文件下載

    【BlocklyDuino】EZ SATRT KIT 積木程式下載

    【MakeCode】EZ SATRT KIT 擴充程式下載

    出貨清單
    • Circus EZ Start Kit+ 擴展板 x 1

    常見Q&A

    • Q:擴展板如要使用esp32要如何使用?

            A:目前支援的是NodeMCU-32S,將控制板插至EZ Start Kit+專屬插槽即可使用。



    • Q:OLED可以顯示中文字或特定圖形嗎?

            A:若您使用的是micro:bit,目前在MakeCode上沒有支援。



    • Q:下載完程式USB線還未轉接到擴充板上,也還未開啟擴充板按鈕,即開始執行程式這樣正常嗎?

            A:正常的,部分元件僅需依靠micro:bit供電即可使用。



    • Q:MakeCode線上版本7.0.8與離線版本6.0.3匯入檔案,為何不能互通?

            A:因為版本不同,若新版更新有動到MakeCode內部程式,將導致前版本的程式無法          匯入使用。



    • Q:EZ Start Kit +可以使用ESP32-CAM及超音波HC-SR04+做居家安全監控實驗嗎?

            A:無法使用ESP32-CAM,但HC-SR04+可以透過擴充排針連接使用。



    • Q:OLED像素X Y座標範圍?

            A:OLED像素點大小為128 x 64



    • Q:是否可直接連連兩條 micro usb線?

            A:使用micro:bit 是可同時連接二條micro usb線即不需要因供電與燒錄程式來回插            拔,若是使用LinkIt 7697僅需將傳輸線連接至EZ Start Kit 即可同時供電與燒錄程式。



    • Q:EZ STARTKIT+擴充腳針,還有什麼感測器可以實驗?

            A:EZ Start Kit+的擴充針腳供電為3.3V,只要是支援3.3V的感測器大致上都能使用。



    • Q:板載的繼電器可以接110v的電嗎?

            A:EZ Start Kit板載的繼電器可以。
